Conception d'un sélecteur de données RTL étapes par étapes
Électronique et Exemple de circuits avec breadboard

RTL veut dire logique Résistance Transistor.

Voici un montage qui nous permet de sélectionner l'une des deux sortie,  0 ou 1 avec une entrée soit l'interrupteur DIP  (DIP switch). On peut utiliser un interrupteur ON/OFF au lieu de interrupteur DIP.  Ce montage utilise un interrupteur DIP pour pouvoir plus tard ajouter une deuxième entrée et deux autres sortie 0 et 1.

Les exemples ont été fait avec le Breadboard virtuel  Fritzing: 32 bits    64Bits

Matériel

1 Breadboard 3 ou 4 Batteries AAA  (4.5 V) 1 DEL Vert 1 DEL Rouge
2 Transistor PNP (2SA733) 2 résistances 470Ω 2 résistances 1kΩ 1 résistance 10kΩ
1 résistance 2.2kΩ 1 interrupteur ON/Off 1 interrupteur DIP (2 entrées)
ou 1 interrupteur ON/Off

Étape 1 Le Breadboard

on peut utiliser un Breadboard – Full-Size (Bare) de 10 colonnes et 63 rangées avec 2 bus de répartition de la puissance (+ et -).

Toutes les broches sont espacées de 2.54mm standard. Les deux ensembles de cinq colonnes sont séparés par environ 7.62mm, parfait pour chevaucher un paquet DIP en dessus ou des CI. La carte accepte des tailles de câbles comprises entre 20-29AWG.

Étape 2: placer le DIP

Le circuit a été monté de la gauche vers la droit. On place alors le DIP à gauche de chaque côté de la rayure.

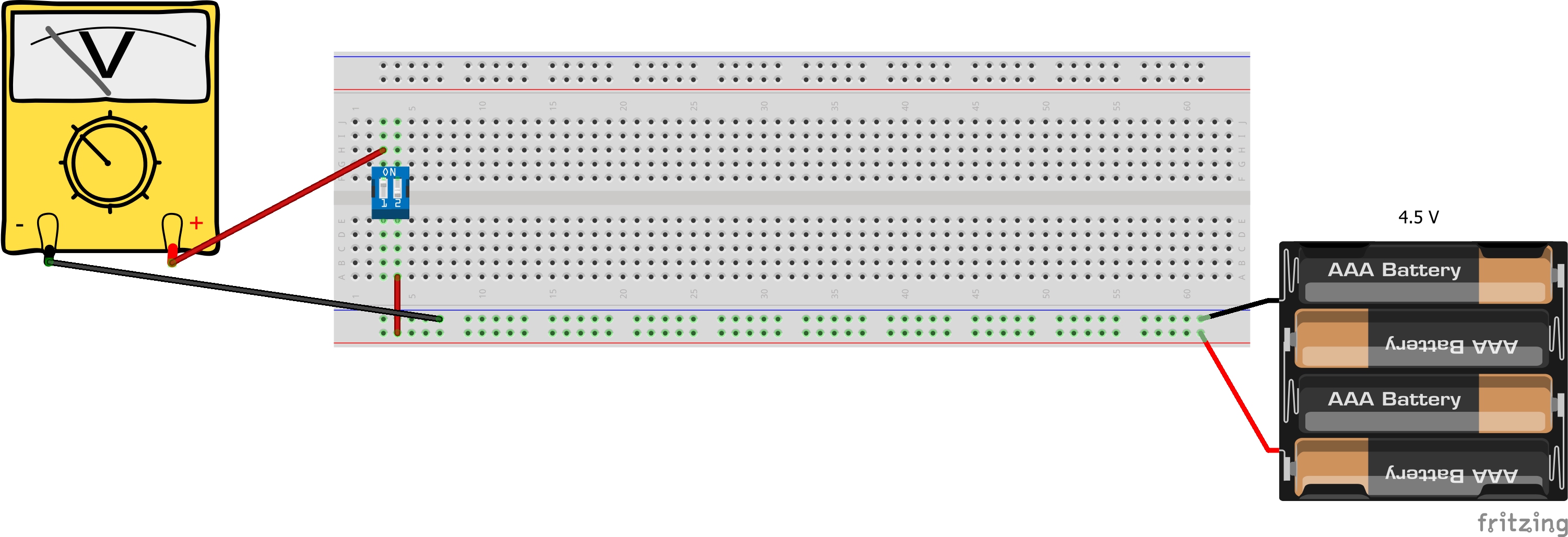

Étape 3: Tester le bon fonctionnement du DIP

Avec un voltmètre ou un multimètre on test le bon fonctionnement de la dip.

À OFF on doit avoir une tension de 0 V et À ON 4.5 V ou la tension total de votre entrée.



Étape 4: Tester le bon fonctionnement des DELs

Étape 5: Monter le circuit à l'aide du shémas.

Étape 6: On test le montage.

On met le DIP à la position OFF et l'interrupteur à la position ON, la sortie 0 LED rouge doit s'alumée.

On met le DIP à ON, la sortie 1 LED Verte doit s'allumée.

Et c'est partie pour un deuxième

Sur l'image ci-dessous, j'ai remplacé les DELs par des DELs à deux couleur (Jaune et verte) que j'ai récupéré dans un vieux routeur. La cathode est la patte commune au centre.

Pour l'explication d'un inverseur on peut consulter Circuit inverseur et Inverseur RTL dans la section
Les circuits logiques

Pour un exemple de l'utilisation des sorties voir Sélecteur RTL

On peut aussi faire un sélecteur avec un interrupteur à 2 positions

Ou avec un relais
