Porte NON-OU avec une Porte NON-ET
NOR gate with a NAND gate
| Input 1 | Input 2 | Output 3 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
|
Diagramme schématique / Schematic diagram 74LS00 / 4011 Pull-down Résistance / Resistor |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|
74LS00 Schéma de câblage du Breadboard / Breadboard Wiring Diagram |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
|

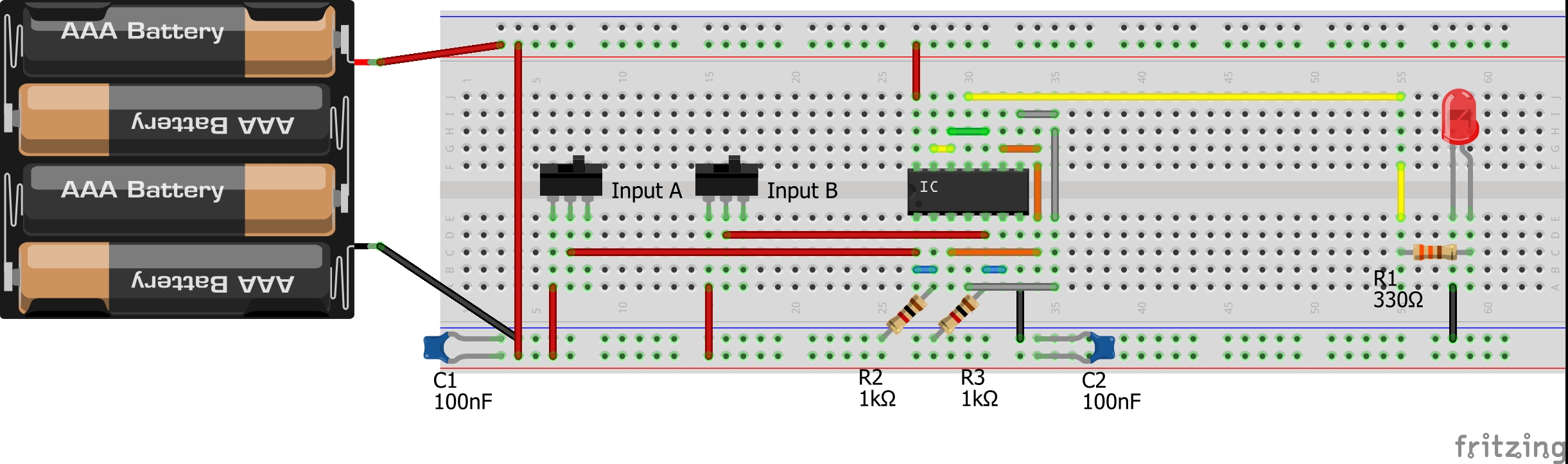

4011 Schéma de câblage du Breadboard / Breadboard Wiring Diagram |
|||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||
|
Théorie La porte NOR (NOT OR) n'est rien d'autre qu'une porte OU suivie d'une porte NON, c'est-à-dire que la sortie de la porte OU est connectée à l'entrée de la porte NON. La porte NOR est également connue sous le nom de porte universelle car en utilisant des portes NOR, il est possible de construire d'autres portes logiques. Le symbole de la porte NOR est une porte OU avec un petit cercle (bulle) sur la sortie et le petit cercle représente l'inversion. La porte NOR remplit la fonction logique NOR et la sortie de la porte est Logique 1 lorsque les deux entrées logiques sont Logique 0, si l'une ou les deux entrées logiques sont Logique 1, alors la sortie est Logique 0. En vous référant au diagramme schématique, notez que les deux entrées logiques de la porte NOR sont INPUT A et INPUT B, chaque commutateur est connecté à l'une des entrées de la porte NOR. Chaque commutateur fournit le logique 1 à l'entrée de la porte NON-OU en fonction de la position du commutateur sélectionné. Lorsque les deux commutateurs sélectionnés sont à 0 volt (faible), la tension à la sortie de la porte logique est de +6 volts (élevé) et la LED s'allume. Et lorsque l'un ou les deux commutateurs sont sélectionnés à +6 volts (élevé), la tension à la sortie de la porte logique est de 0 volt (faible) et la LED ne s'allume pas. |
Theory The NOR (NOT OR) gate is nothing but an OR gate followed by a NOT gate, that is the output of OR gate is connected to the input of the NOT gate. The NOR gate is also known as the Universal Gate because by using NOR gates it is possible to construct other logic gates. The symbol of the NOR gate is an OR gate with a small circle (bubble) on the output and the small circle represents inversion. The NOR gate performs the logic NOR function, and the output of the gate is Logic 1 when both logic inputs are Logic 0, if any one of or both logic inputs are Logic 1, then the output is Logic 0. Referring to the schematic diagram, notice that the two logic inputs to the NOR gate are INPUT A and INPUT B, each switch is connected to one of the inputs of the NOR gate. Each switch supplies logic 1 to the NOR gate input depending on the position of the switch selected. When both switches selected are 0 volts (low), the voltage at the logic gate output is +6 volts (high), and LED light. And when any one of or both switches are selected +6 volts (high), the voltage at the logic gate output is 0 volts (low), and LED does not light. |
||||||||||||||||||||||||||||||
|
Mise en œuvre et vérification de la table de vérité Reportez-vous au schéma de câblage du breadboard, assemblez tous les composants et procédez au câblage à l'aide de cavaliers ou de fils de raccordement. Connectez l'alimentation CC au rail d'alimentation du breadboard et assurez-vous que le positif et le négatif de l'alimentation CC sont connectés au rail approprié de la planche à pain. Réglez les positions des commutateurs INPUT A et INPUT B comme indiqué dans la table de vérité pour les quatre combinaisons d'entrée et observez la LED. Pour chaque combinaison, si la LED est allumée, alors elle indique que la SORTIE 3 est logique 1, et si la LED ne s'allume pas, alors elle indique que la SORTIE 3 est logique 0, et donc vérifiez la table de vérité. |
Implementing and verifying truth table Refer to the breadboard wiring diagram, assemble all components and go wiring using jumpers or hook-up wires. Connect the DC power supply to the power rail of the breadboard, and make sure that the positive and negative of the DC power supply are connected to the appropriate rail on the breadboard. Set the INPUT A and INPUT B switch positions as shown in the truth table for all four input combinations, and observe the LED. For each combination, if LED is light, then it indicates the OUTPUT 3 is Logic 1, and if LED does not light, then it indicates the OUTPUT 3 is Logic 0, and hence verify the truth table. |
||||||||||||||||||||||||||||||
|
Condensateur de découplage Dans les schémas, il y a un condensateur. C'est un condensateur de découplage. Un condensateur de découplage est un condensateur destiné à réduire le couplage entre signal et alimentation. Le condensateur relie le canal d'alimentation à la masse pour abaisser son impédance dans la bande passante du signal. Sans ce découplage, les pointes de courant demandées provoquent des chutes de tension très brèves, qui gênent le fonctionnement sain des composants. Le condensateur de découplage est équivalent à une batterie, et il est chargé et déchargé afin que le signal amplifié ne soit pas perturbé par le changement brusque du courant. On place un condensateur de découplage près de l'alimentation CC et un condensateur de découplage près de de chaque IC. |
Decoupling capacitor In the diagrams there is a capacitor. It is a decoupling capacitor. A decoupling capacitor is a capacitor intended to reduce the coupling between signal and power supply. The capacitor connects the power channel to ground to lower its impedance within the signal bandwidth. Without this decoupling, the current peaks required cause very brief voltage drops, which hamper the healthy operation of the components. The decoupling capacitor is equivalent to a battery, and it is charged and discharged so that the amplified signal is not disturbed by the sudden change in current. A decoupling capacitor is placed near the DC power and a decoupling capacitor near each IC. |
||||||||||||||||||||||||||||||
|
Résistance Pull-up (résistance de tirage) Résistance Pull-down (résistance de rappel) Les résistances Pull-up et Pull-down sont des résistances dans un circuit électronique, située entre la ligne et la source d'alimentation Vcc (Résistance Pull-up ) ou la terre GND (Résistance Pull-down) Et qui amènent délibérément cette même ligne soit à l'état bas (0 en électronique numérique) pour une résistance Pull-down, soit à l'état haut (1 logique) pour une résistance Pull-up. Les résistances Pull-up Pull-up et Pull-down sont utilisées pour polariser correctement les entrées des portes numériques afin de les empêcher de flotter de manière aléatoire lorsqu'il n'y a pas de condition d'entrée et de résistances Pull-up Pull-up ou Pull-down. Dans les circuits logiques électroniques, une résistance pull-up (PU) ou une résistance pull-down (PD) est une résistance utilisée pour garantir un état connu pour un signal. Elle est généralement utilisé en combinaison avec des composants tels que des commutateurs et des transistors, qui interrompent physiquement la connexion des composants suivants à la terre ou au VCC. La fermeture de l'interrupteur crée une connexion directe à la terre ou au VCC, mais lorsque l'interrupteur est ouvert, le reste du circuit reste flottant (c'est-à-dire qu'il y a une tension indéterminée). |
Pull-up and Pull-down resistor Pull-up and Pull-down resistors are resistances in an electronic circuit, located between the line and the power source Vcc (Pull-up Resistor) or ground GND (Pull-down Resistor) And which deliberately bring this same line either to the low state (0 in digital electronics) for a Pull-down resistor, or to the high state (logic 1) for a Pull-up resistor. Pull-up Pull-up and Pull-down resistors are used to correctly bias the inputs of digital gates to stop them from floating about randomly when there is no input conditionand Pull-down Resistors In electronic logic circuits, a pull-up resistor (PU) or pull-down resistor (PD) is a resistor used to ensure a known state for a signal. It is typically used in combination with components such as switches and transistors, which physically interrupt the connection of subsequent components to ground or to VCC. Closing the switch creates a direct connection to ground or VCC, but when the switch is open, the rest of the circuit would be left floating (i.e., it would have an indeterminate voltage). |
||||||||||||||||||||||||||||||
|
Résistance Pull-up Pull-up resistor  |
Résistance Pull-down Pull-down resistor  |
||||||||||||||||||||||||||||||
