Sélecteur TTL (Porte ET, NON-OU, NON-ET)
Voir aussi:
Sélecteur RTL,
Sélecteur DTL,
Sélecteur TTL (Porte ET)
Selector TTL (AND, NOR, NAND)
Électronique /
Electronic

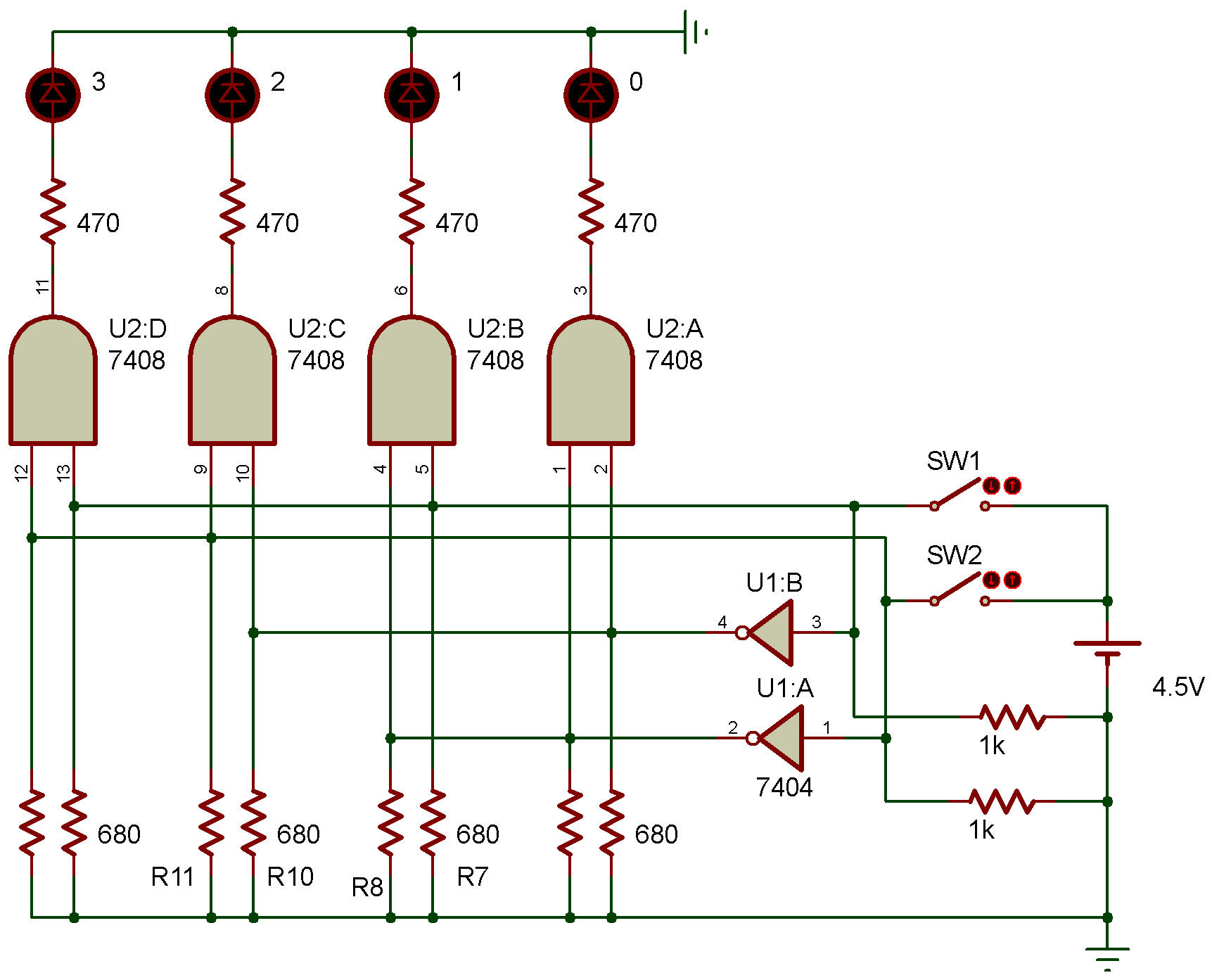

Porte ET avec 2 entrées / AND gate with 2 inputs

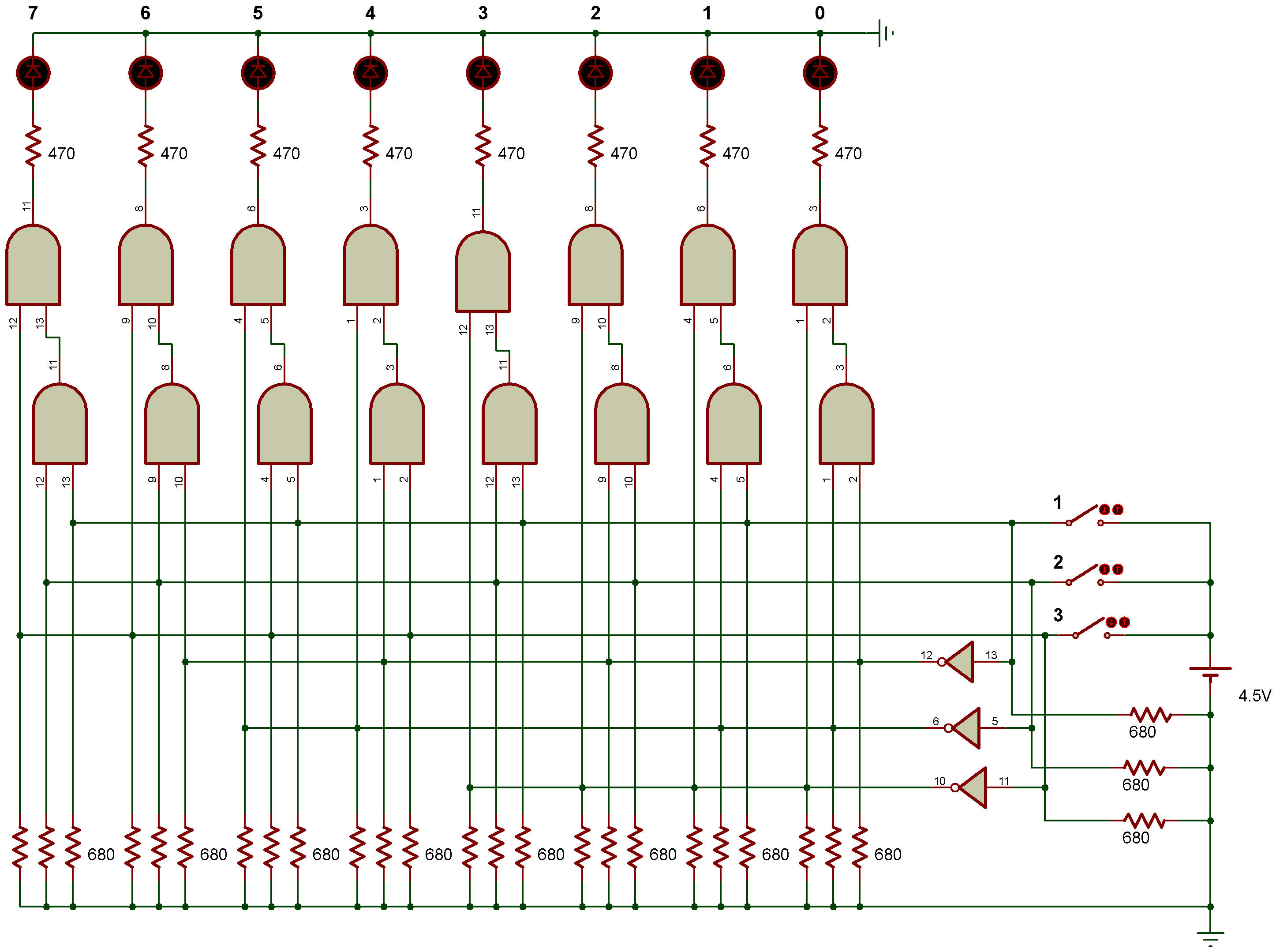

Porte ET avec 3 entrées / AND gate with 3 inputs

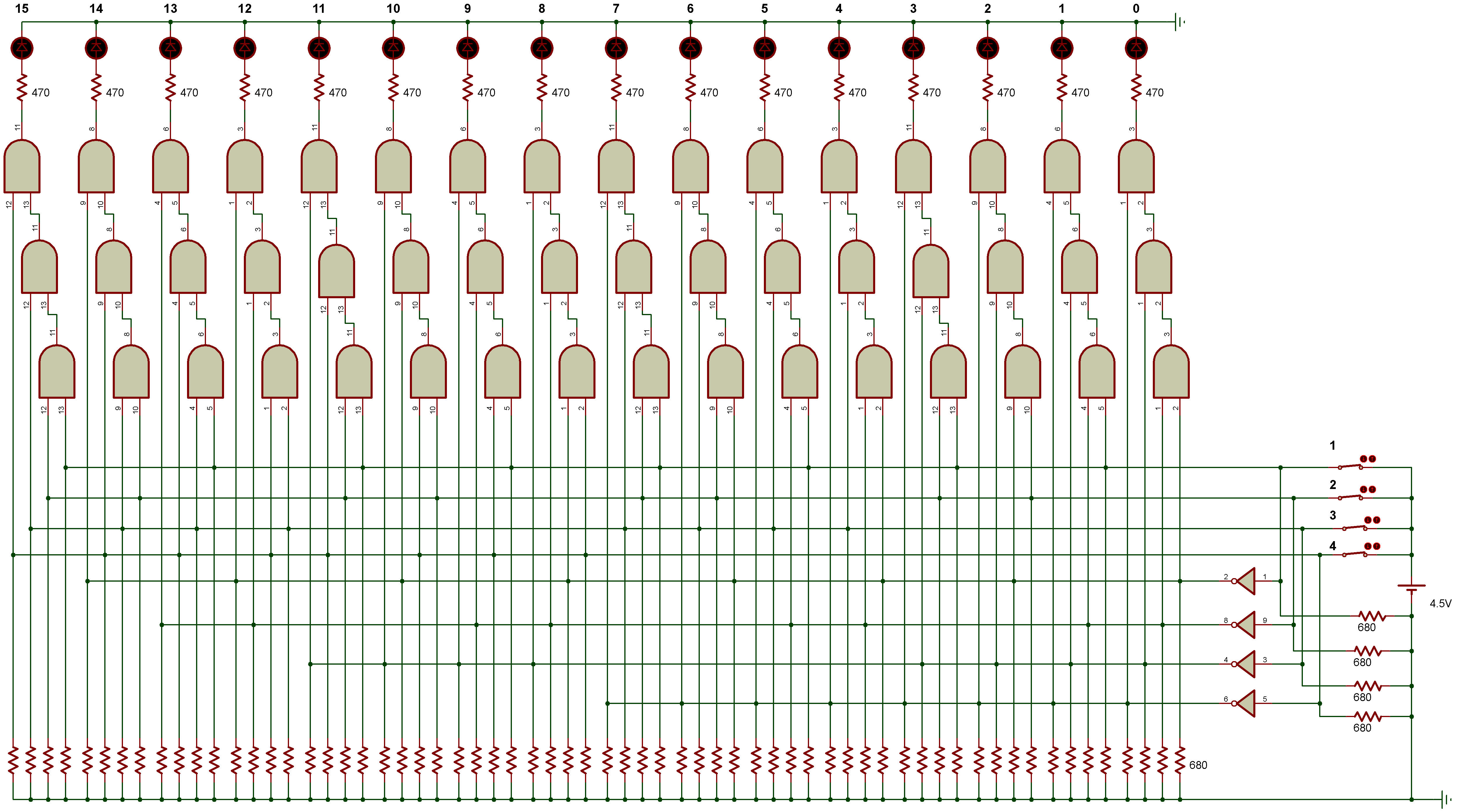

Porte ET avec 4 entrées / AND gate with 4 inputs
Porte NON-OU avec 2 entrées / NOR gate with 2 inputs

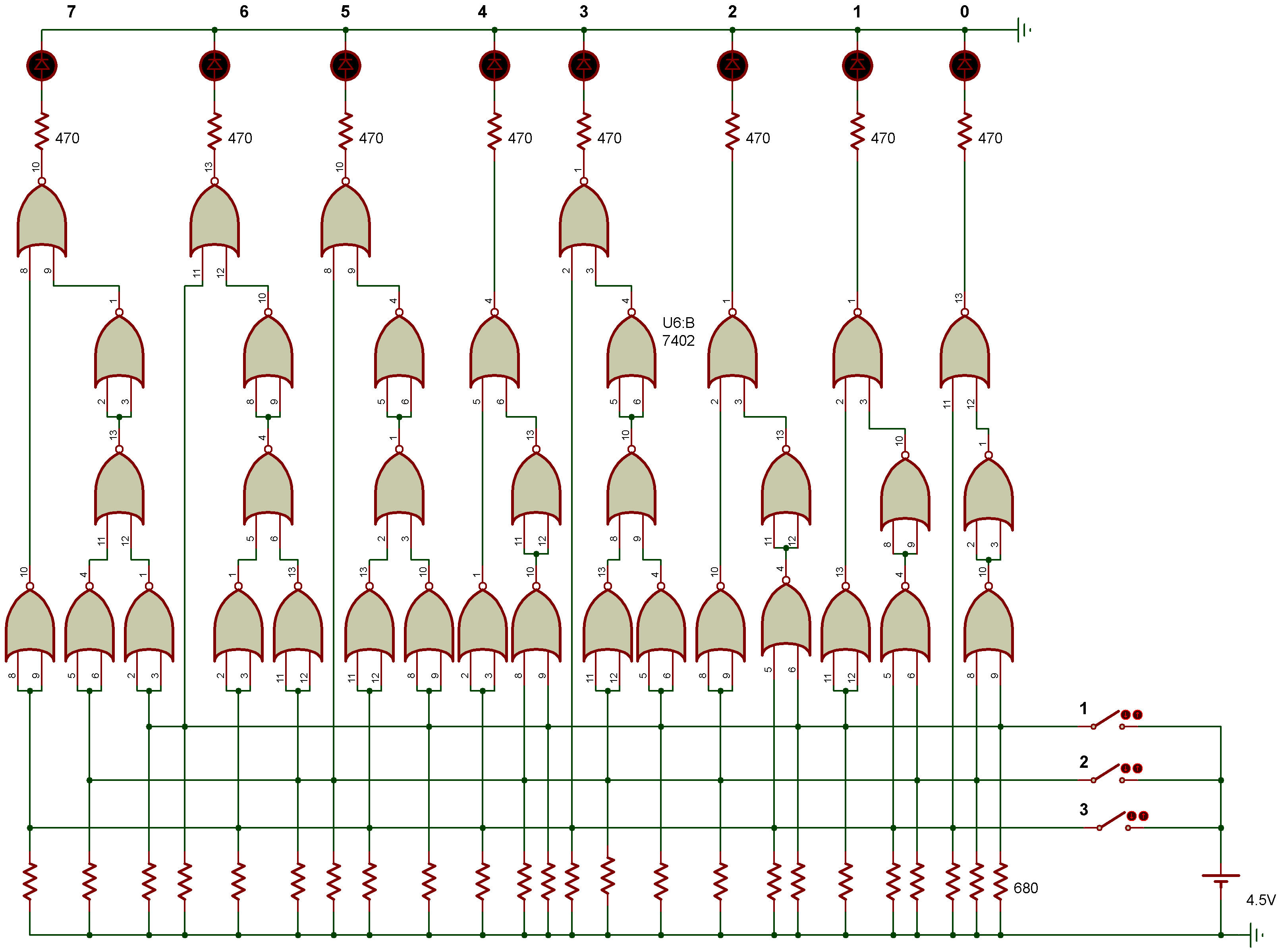

Porte NON-OU avec 3 entrées / NOR gate with 3 inputs

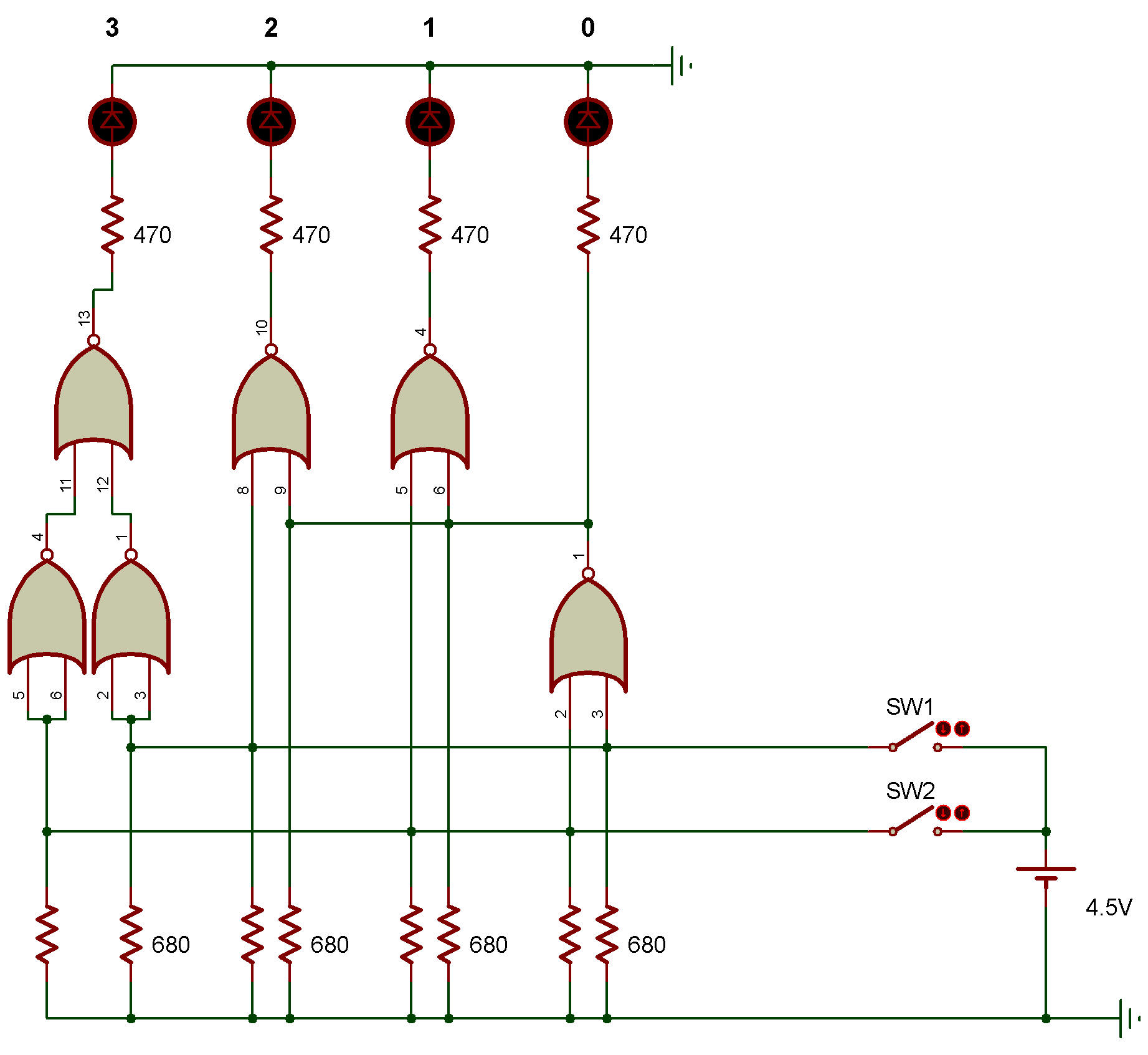

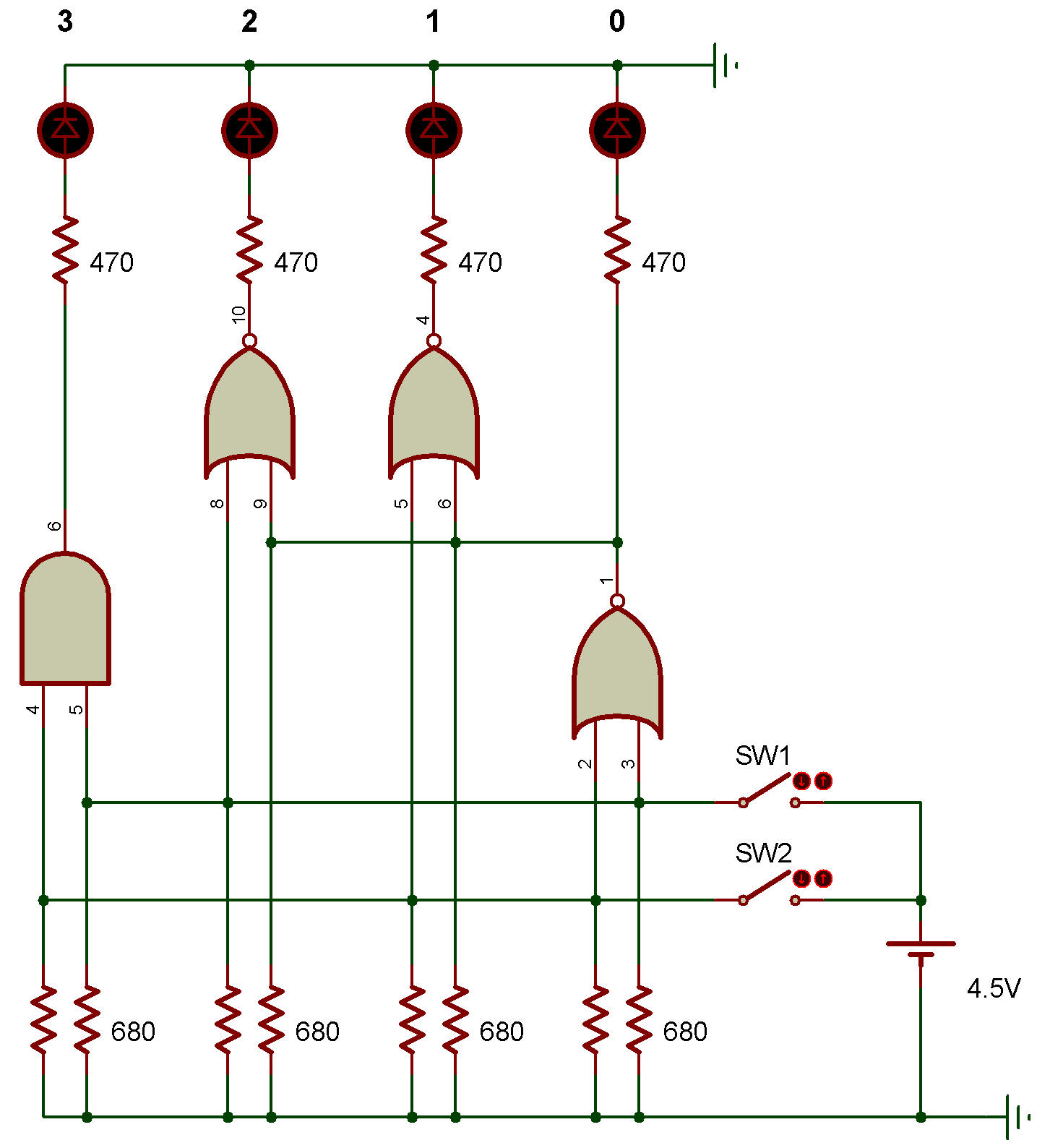

Porte ET et NON-OU avec 2 entrées / AND and NOR gate with 2 inputs
Porte ET et NON-OU avec 3 entrées / AND and NOR gate with 3 inputs

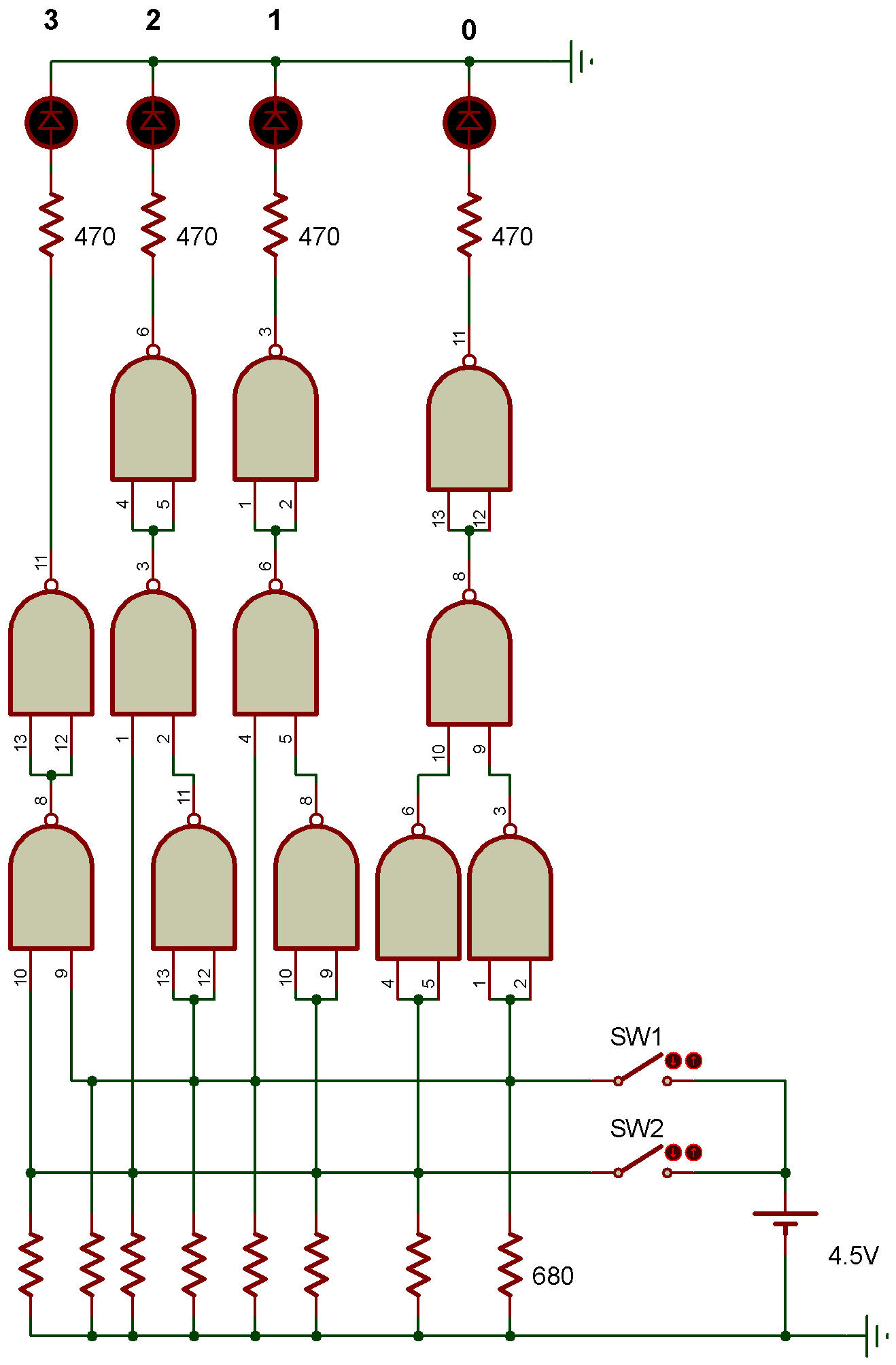

Porte NON-ET avec 2 entrées / NAND gate with 2 inputs

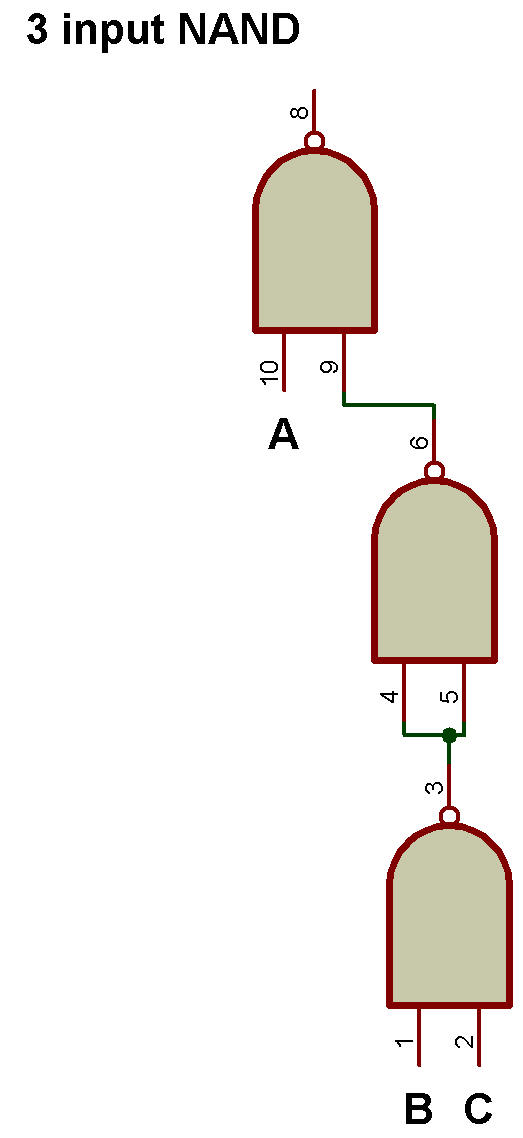

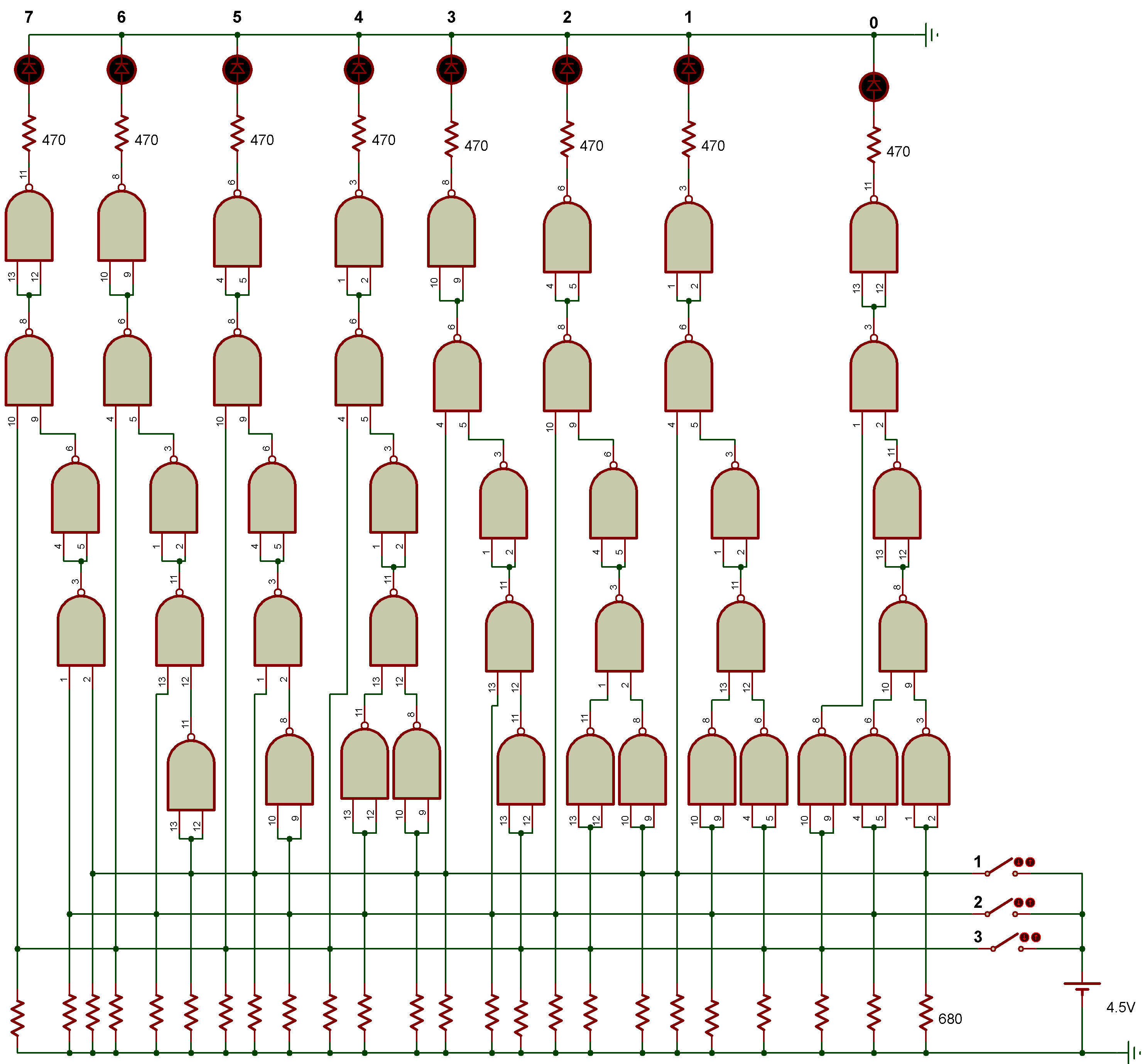

Porte NON-ET avec 3 entrées / NAND gate with 3 inputs

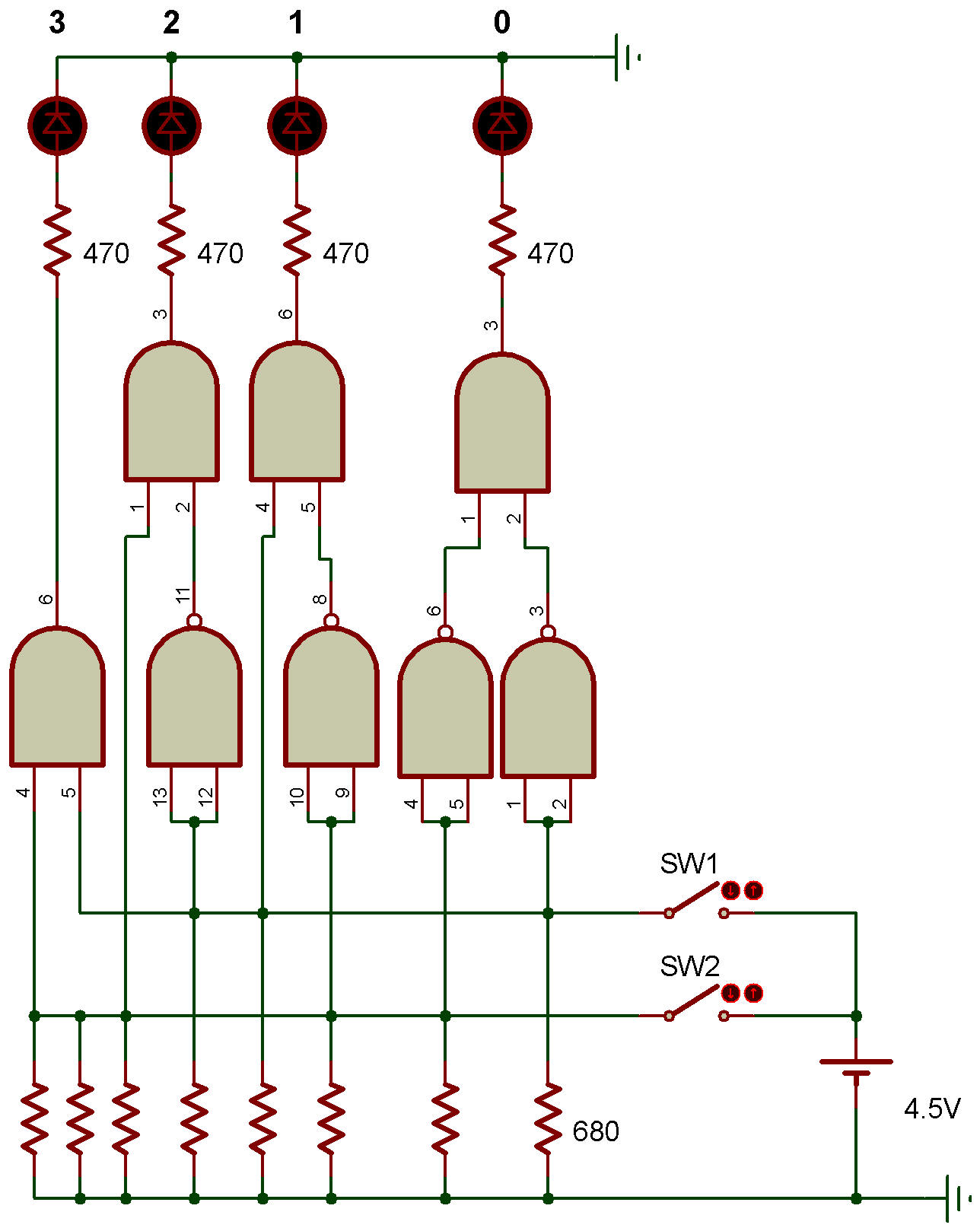

Porte ET et NON-ET avec 2 entrées / AND and NAND gate with 2 inputs

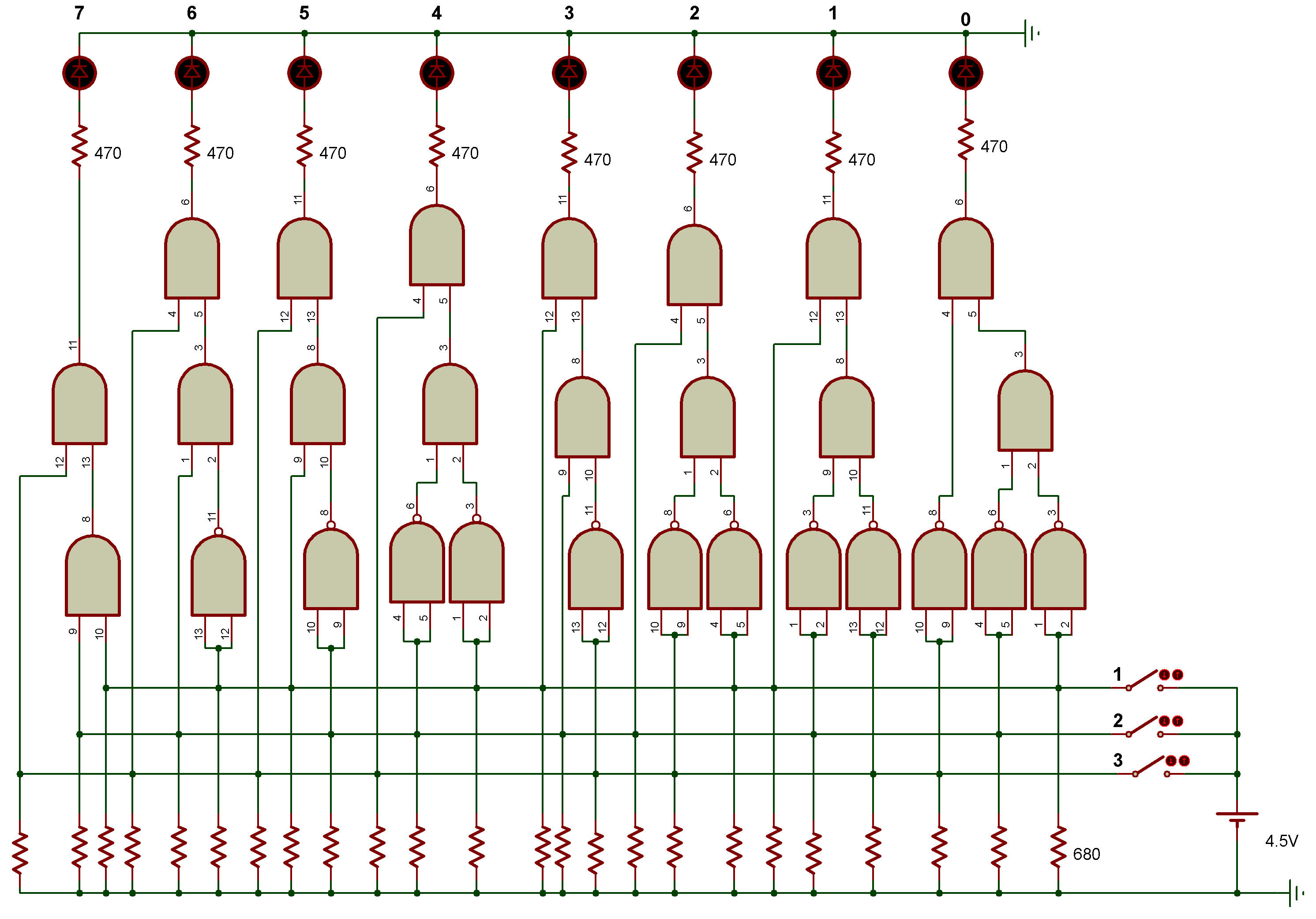

Porte ET et NON-ET avec 3 entrées / AND and NAND gate with 3 inputs
Porte NON-ET et NON-OU avec 2 entrées / NOR and NAND gate with 2 inputs
Porte NON-ET et NON-OU avec 3 entrées / NOR and NAND gate with 3 inputs
Porte NON-ET et NON-OU avec 4 entrées / NOR and NAND gate with 4 inputs

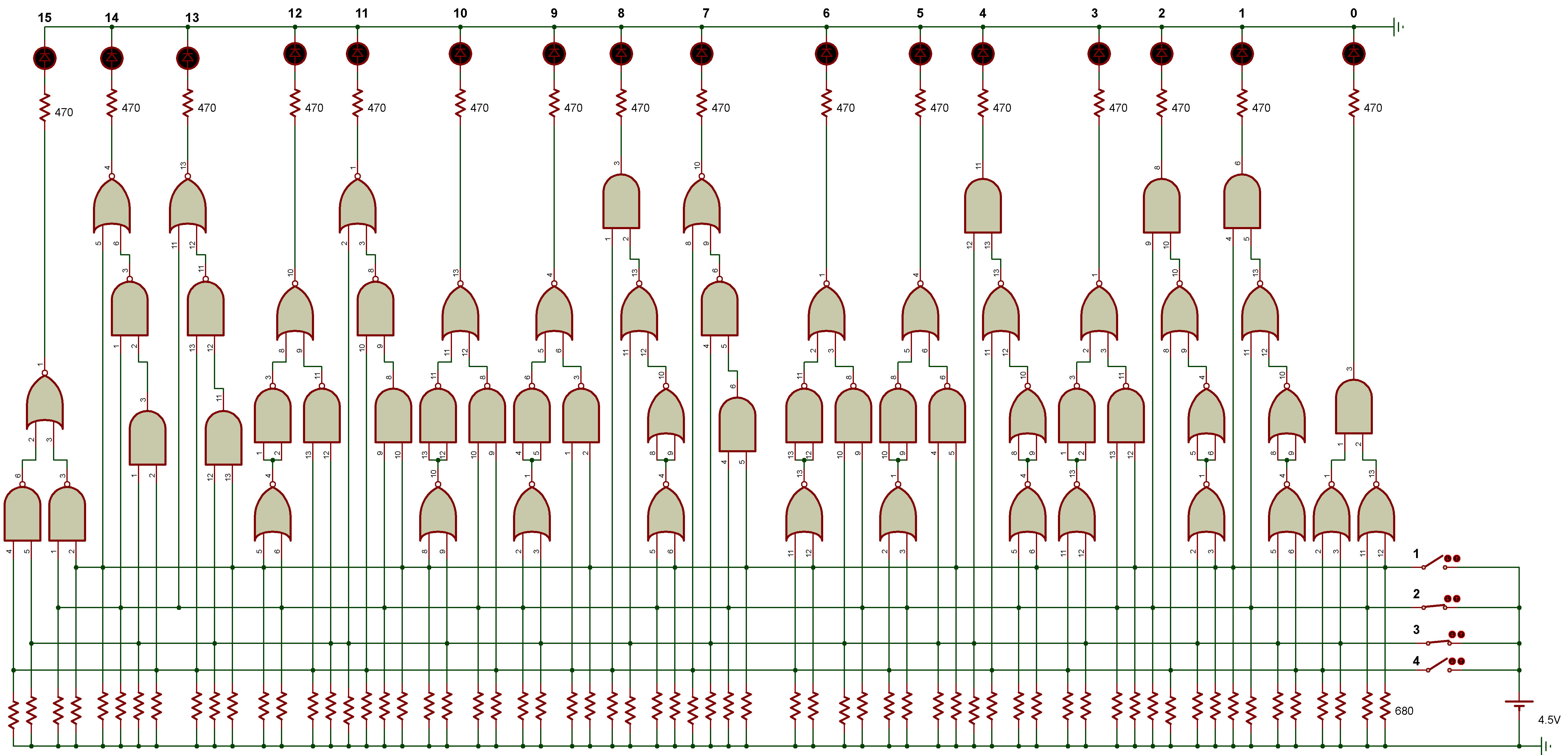

Porte ET et NON-ET et NON-OU avec 4 entrées / AND and NOR and NAND gate with 4 inputs

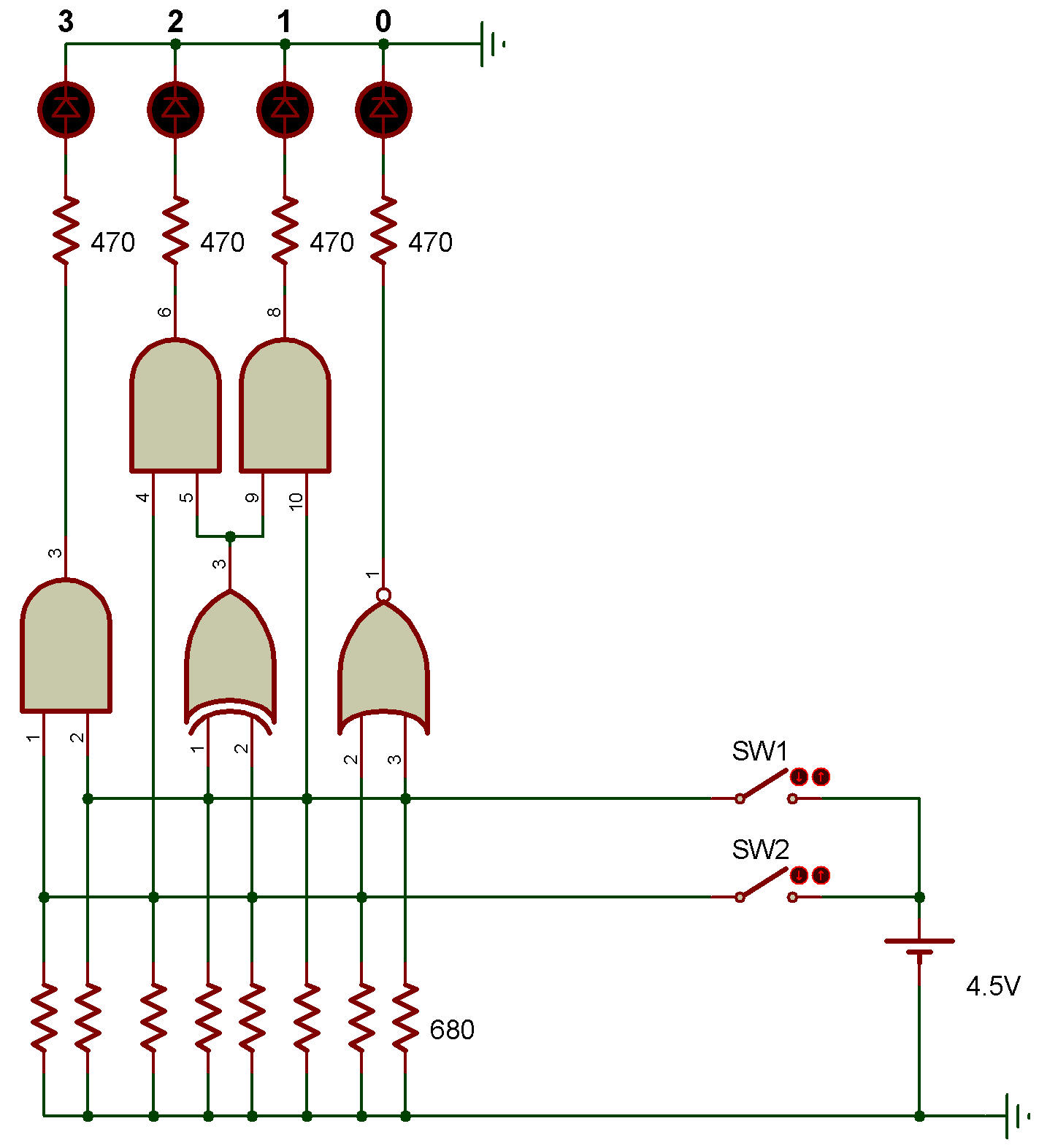

Porte ET et NON-OU et XOR avec 2 entrées / AND and NOR and XOR gate with 2 inputs

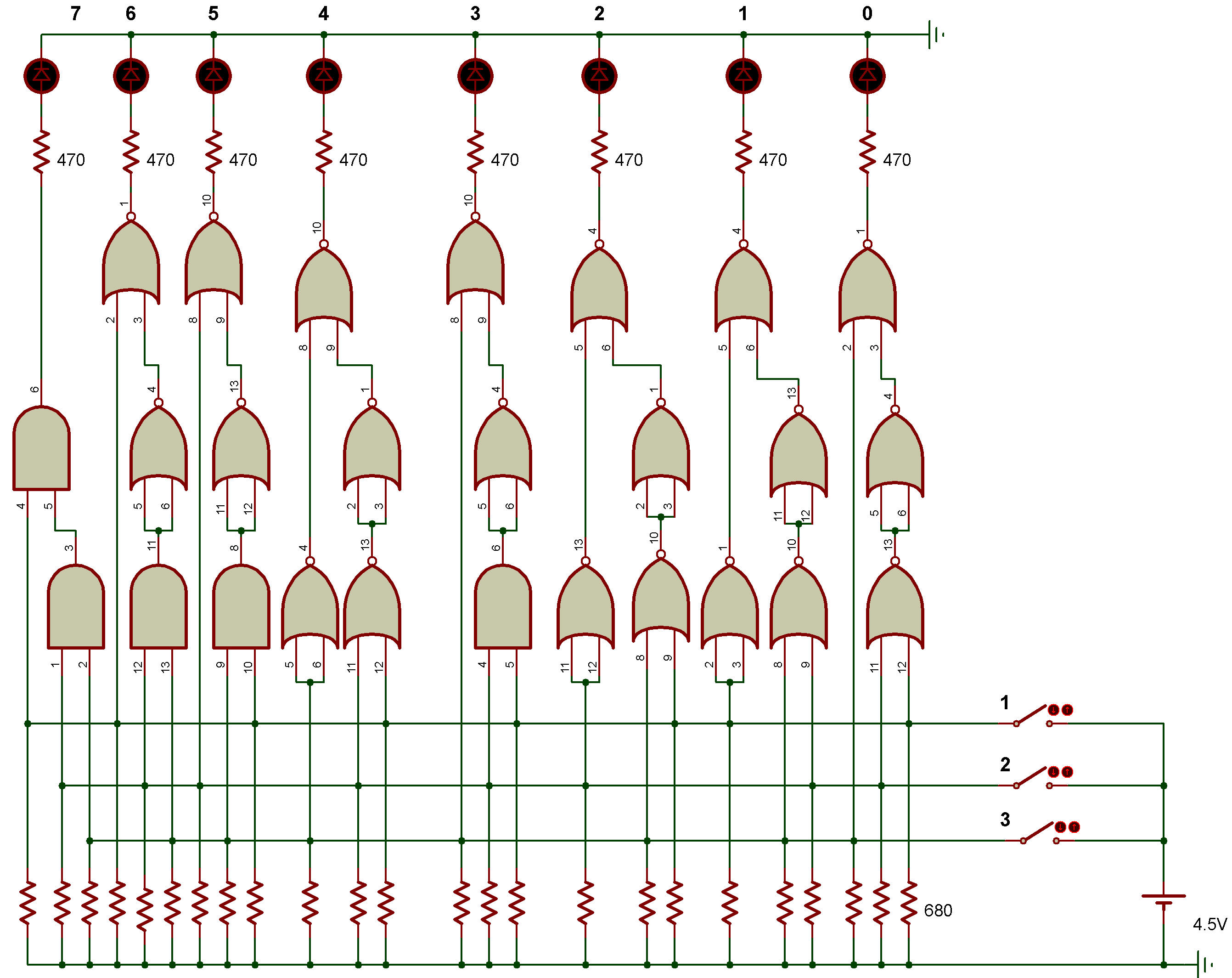

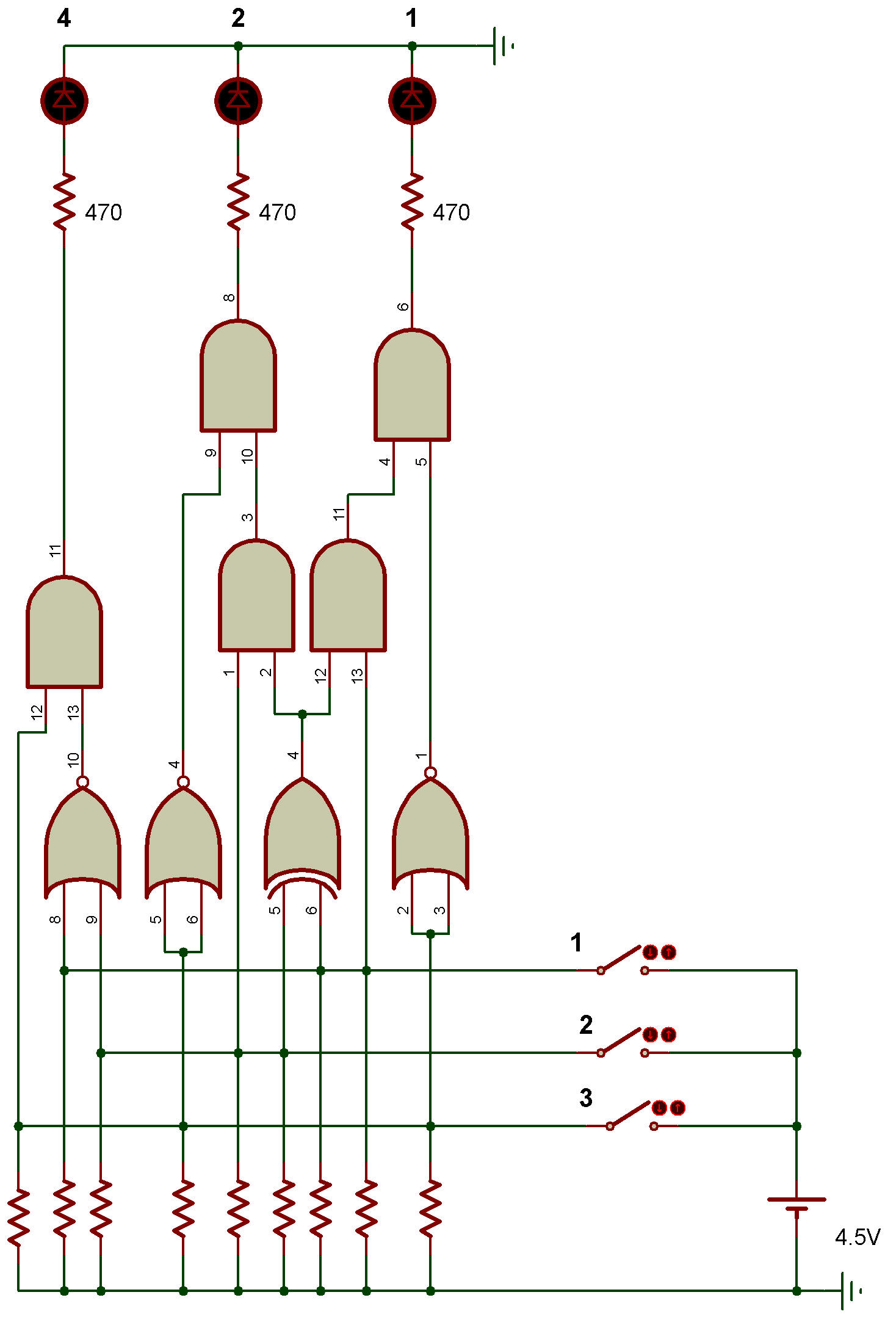

Porte ET et NON-OU et XOR avec 3 entrées / AND and NOR and XOR gate with 3 inputs

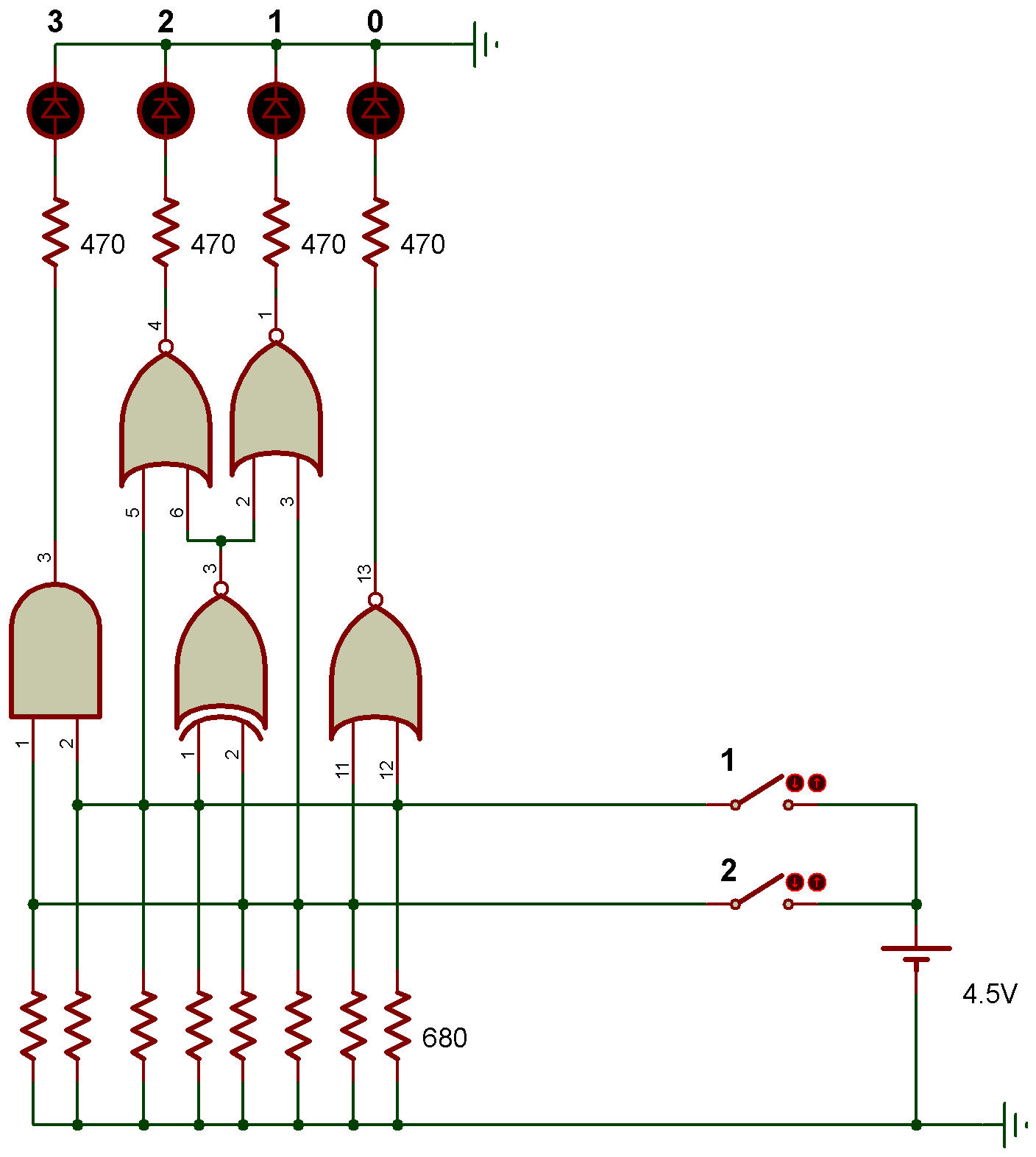

Porte ET et NON-OU et XNOR avec 2 entrées / AND and NOR and XNOR gate with 2 inputs
Avec le 74LS125 on peut aussi faire un sélecteur à entrées multiples.
