Sélecteur DTL à deux entrées

Électronique


Voir aussi Sélecteur RTL  et   Sélecteur TTL

DTL = logique "Diode-transistor"

Voici des Portes ET DRL   Logique "Diode-Résistance"

à deux entrées à 3 entrées à 4 entrées



Un générateur de donnée RTL à une sortie

Il est composé d'un inverseur RTL qui active la sorti 0 lorsque l'interrupteur est ouvert et 1 lorsqu'il est fermé.
Voir aussi Circuit inverseur et Inverseur TTL

Le schéma logique du sélecteur à deux entrées avec des portes ET

Ce sélecteur logique est basé sur le code binaire soit 0 et 1 avec 2 bits.

Avec un bit il est ainsi possible d'obtenir deux états : soit 0, soit 1.

Grâce à 2 bits, il est possible d'obtenir quatre états différents (2*2). Voir Le code Binaire et Le code Binaire Suite...

Voici la valeur binaire des nombres de 0 à 3 à 2 bits, on lit les bits de droite à gauche.

0 00
1 01
2 10
3 11

Pour allumer la LED 0 il faut que les deux entrées IN 1 et IN 2 soit à 0. Ce qui correspond à l'interrupteur ouvert dans le générateur de donnée.

Voici le tableau des entrées pour allumé chaque LED

   LED 0 LED 1 LED 2 LED 3
IN 1 (D1) 0 1 0 1
IN 2 (D2) 0 0 1 1

Pour le montage d'un sélecteur de données RTL à deux entrées voir

Conception d'un sélecteur de données RTL étapes par étapes

Voici le Breadboard du montage du sélecteur DTL à deux entrées.

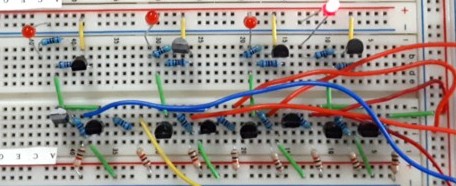

Sélecteur DTL Sélecteur RTL

On peut voir que la logique DRL prend moins de place que celle de la RTL.

Sélecteur DRL Sélecteur RTL

Pour faire plus de place sur le Breadboard on peut remplacer les sélecteurs de données RTL par des interrupteurs à 2 positions ou par des relais.

Interrupteurs à 2 positions Relais

Avec des relais

Comme les portes ET DRL prend moins d'espace sur le Breadboard, on peut faire un un sélecteur à 3 entrées.

Voici le schéma logique pour un sélecteur à 3 entrées avec des portes ET

Voici le schéma du montage pour un sélecteur à 3 entrées avec des portes ET DRL pour les LEDs de 0 à 4

Avec 3 bits, il est possible d'obtenir huit états différents (2*2*2) :

Voici la valeur binaire des nombres de 0 à 7 à 3 bits

0 000
1 001
2 010
3 011
4 100
5 101
6 110
7 111

Voici le tableau des entrées pour allumé chaque LED

   LED 0 LED 1 LED 2 LED 3 LED 4 LED 5 LED 6 LED 7
IN 1 0 1 0 1 0 1 0 1
IN 2 0 0 1 1 0 0 1 1
IN 3 0 0 0 0 1 1 1 1

Le schéma logique du sélecteur à 4 entrées avec des portes NON-ET et NON-OU
Cliquer sur l'image pour l'agrandir

Avec 4 bits, il est possible d'obtenir 16 états différents (2*2*2*2) :

Voici la valeur binaire des nombres de 0 à 15 à 4 bits

0 0000
1 0001
2 0010
3 0011
4 0100
5 0101
6 0110
7 0111
8 1000
9 1001
10 1010
11 1011
12 1100
13 1101
14 1110
15 1111

Voici le tableau des entrées pour allumé chaque LED

   LED
0
LED
1
LED
2
LED
3
LED
4
LED
5
LED
6
LED
7
LED
8
LED
9
LED
10
LED
11
LED
12
LED
13
LED
14
LED
15
IN 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1
IN 2 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1
IN 3 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1
IN 4 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1

Voir aussi
La miniaturisation avec en exemple un BCD (Décimal codé binaire / binary-coded decimal)

Avec le CI 4511 on peut contrôlé un afficheur à 7 segments. Le CI a 4 entrées (binaires 0 et 1) et 7 sorties pour les 7 LEDs de l'afficheur (a, b, c, d, e, f, g). Le 4511 est appelé BCD-to-7 Segment soit, décodeur BCD vers 7 Segments où BCD veut dire Binary Coded Decimal ou en Français, Décimal codé binaire.

CD4511BE Afficheur LTS543R utiliser

Schémas du montage

On doit relier les 4 entrées à la masse avec des résistances de 10k pour indiquer au CI que l'entrée est à l'état 0.

Lorsqu'on met l'une des entrées à l'état 1, le courent ne passe plus par la résistance et va directement à l'entrée du CI ce qui met l'entrée du CI à l'état 1.

Voici le tableau des entrées.

Chiffre 0 1 2 3 4 5 6 7 8 9
IN 1 0 1 0 1 0 1 0 1 0 1
IN 2 0 0 1 1 0 0 1 1 0 0
IN 3 0 0 0 0 1 1 1 1 0 0
IN 4 0 0 0 0 0 0 0 0 1 1

Par exemple pour afficher le chiffre 4 on met l'entrée 3 (IN 3) à 1.

Voici d'autre chiffres

5 8 9

Voici le schémas logique du 4511. Il est fait avec des portes NON=ET à 2, 3 et 4 entrées, une porte OU et des inverseurs.



Si on voulait faire un BCD to Decimal avec seulement des composantes de base (résistance, diode, transistor, etc...) ou en DTL comme notre exemple, il nous faudrait un Breadboard grand comme une table ..... ou même plus comme diraient les Dupondt.

Le processus qui permet de loger plusieurs circuits dans un seul circuit intégré s'appelle intégration à grande échelle (LSI). Cette expression sert fréquemment à décrire les circuits intégrés.

Maintenant combinons l'afficheur 7 segments avec notre sélecteur DTL

Pour que l'afficheur fonctionne correctement, on doit enlever les résistances de 1k des sorties 1 de notre sélecteur de données.

Photo à venir



On peut aussi contrôler 2 afficheurs:

4511

Dans cette version on utilise 8 interrupteurs. Quatre pour les unités et quatre pour les dizaines. On peut afficher les chiffres de 00 à 99.

Voici une autre version à 4 interrupteurs.

Dans cette version on a connecter les broches LE au + de la pile avec des résistances et on ajoute des interrupteurs qui permettent de connecter les entrées LE au "ground" c'est à dire au négatif du circuit.

Pour contrôler une afficheur, on ferme l'interrupteur du LE de celui-ci. Dans l'image ci-haut l'interrupteur des dizaine, SW2 est fermé et celui des unité est ouvert, ce qui permet de contrôler l'afficheur des dizaines seulement.

On peut afficher les chiffres de 00 à 99.

Avec 4 entrées (IN 1 à IN 4), on peut afficher les nombre de 0 à 15. Cependant le 4511 ne permet que d'afficher les nombres de 0 à 9.

Pour pouvoir afficher toutes les possibilités des 4 interrupteurs des entrées 1 à 4 (IN 1 à IN 4) on a deux possibilités.

Première option

On peut utiliser un décodeur de 4 entrées à 16 sorties comme le 74154 qui est un 4 Line to 16 Line Decoder / Demultiplexer.

Cependant le 74154 demande plus de courants.

Deuxième option

Deux décodeurs de 3 entrées à 8 sorties comme le 74HC137

Troisième option

On ajoute des portes logiques à notre afficheur avec CI 4511. Soit des inverseurs, des portes ET, OU et NON-ET.

Voici les blocques logique pour chaque entrées des afficheurs:

Afficheur des dizaines:

Les entrées 2, 3 et 4 ne sont pas sélectionnées.

Pour l'afficheur des unités

L'entrée 1 est directement reliée avec IN1
