Build a LED matrix / Fabriquer une matrice de DEL
Electronic / Électronique





Placer les DELs / Place the LEDs



Souder les cathodes /  Solder the cathodes

1° Placer et souder la première rangée / Place and solder the first row

2° Couper l'excédent des broches / Cut the excess of the pins

3° Placer et souder la deuxième rangée /  Place and solder the second row

4° etc ...



Souder les anodes /  Solder the anodes

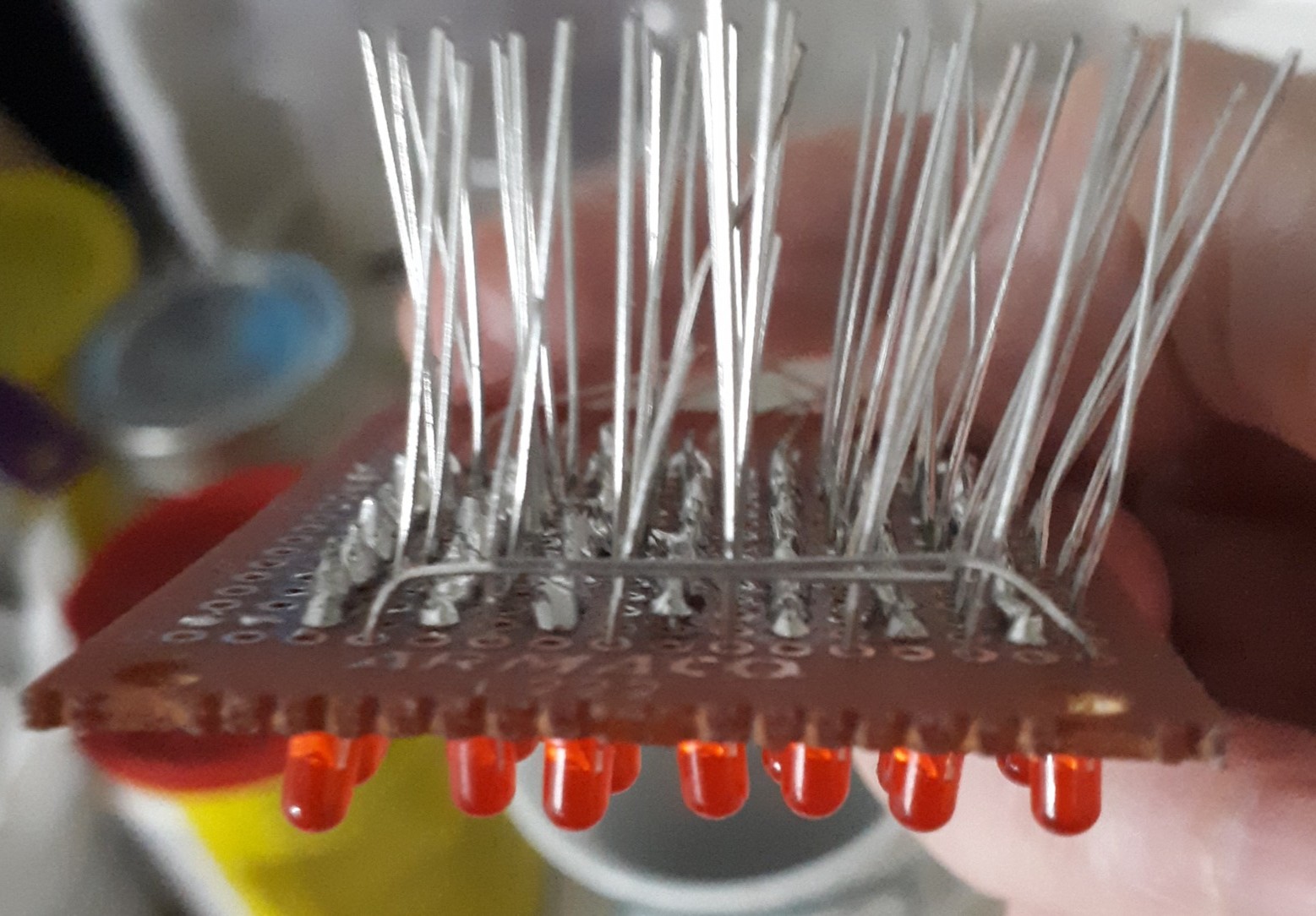

1° Plier la broche de la première et dernière anodes de la première rangée
    Fold the pin of the first and last anodes in the first row



2° Souder toutes les anode de la première rangée /  Solder all the anodes in the first row

3° Couper l'excédent des broches / Cut the excess of the pins

4°  Souder toutes les anode de la deuxième rangée /  Solder all the anodes in the second row

5° etc ....

À la fin placer et souder les résistances (100 Ω ou plus) / At the end place and solder the résistors (100 Ω or more)

Le résultat /  The result



Souder les fils ou des connexions pour chaque rangées des cathodes et des anodes.

Solder wires or connections for each rows of cathodes and anodes.
