Explication du fonctionnement des portes logiques
Électronique
La base de l'électronique c'est l'électricité soit le courant électrique.
Avec le courant électrique on a deux possibilités, pas de courant (ce qui correspond à l'état logique 0), ou il y a du courant (ce qui correspond à l'état logique 1).
On utilise les nombres binaires 0 et 1.
Voir Le code Binaire et Le code Binaire Suite..
Dans les images vous allez voir le symbole Groung
, ce qui signifie tout
simplement que la connexion est reliée au négatif du circuit.

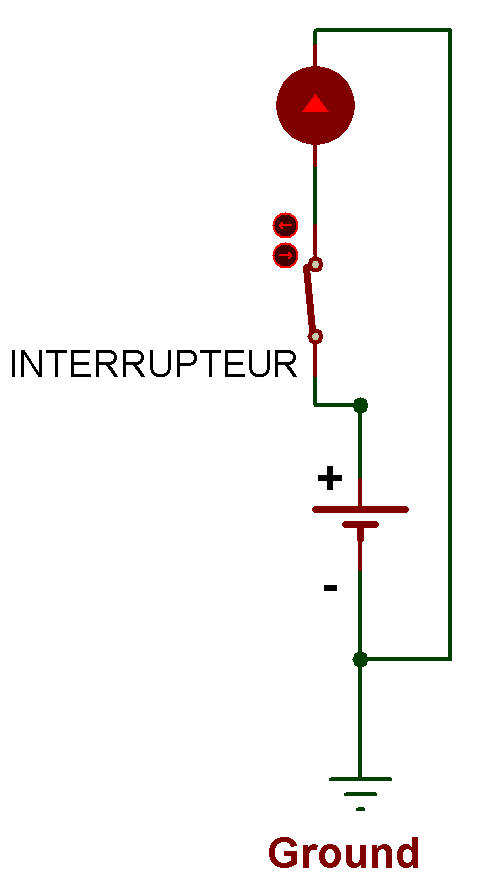

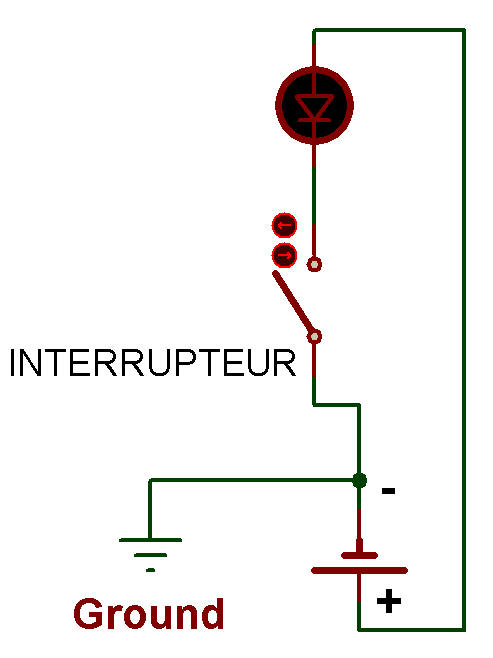

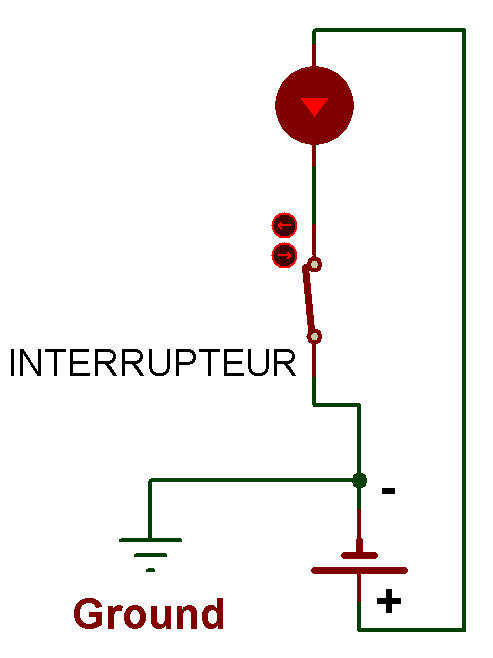

| L'interrupteur est relier au positif du circuit | L'interrupteur est relier au négatif du circuit | ||
| État logique 0 pas de courent l'interrupteur est ouvert |
État logique 1 il y a du courent l'interrupteur est fermé |
État logique 0 pas de courent l'interrupteur est ouvert |
État logique 1 il y a du courent l'interrupteur est fermé |
 |
 |
 |
 |

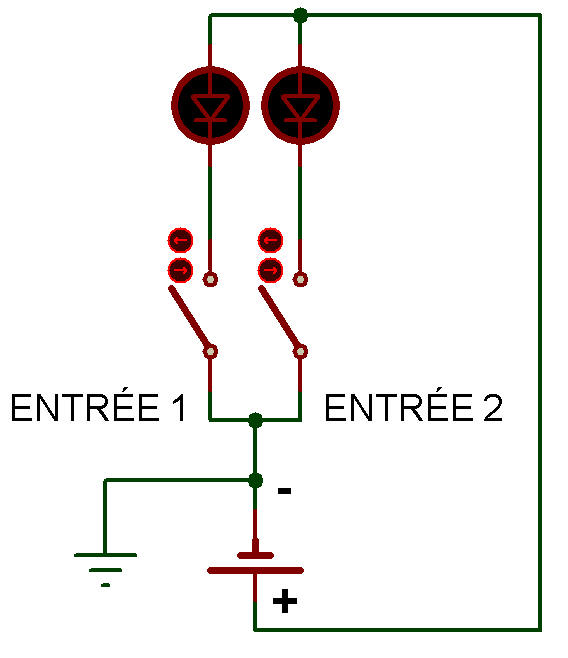

Ces différents états correspondent à des entrées logiques. Chaque entrée correspond à une seule valeurs soit 0 ou 1.
Les portes logiques on deux entrées ou plus et une seul sortie.
À partir de ces deux entrées on peut avoir deux associations possibles.

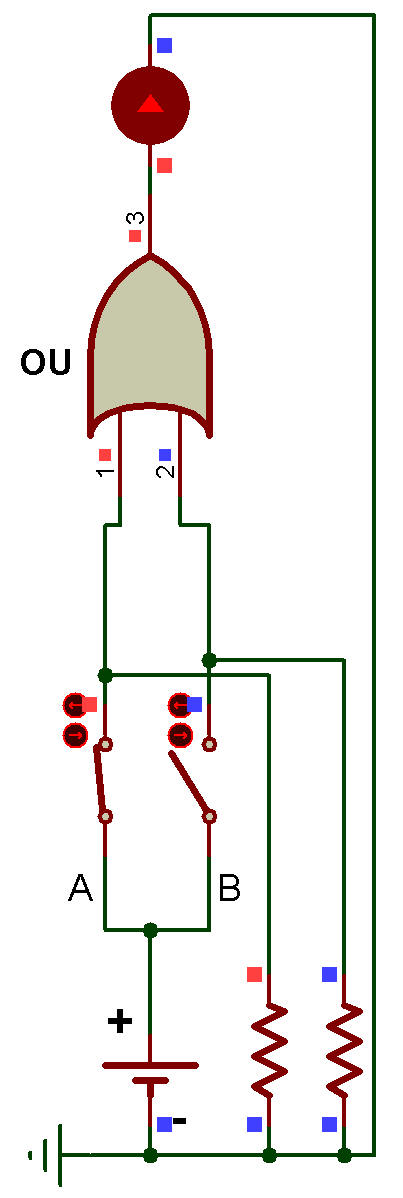

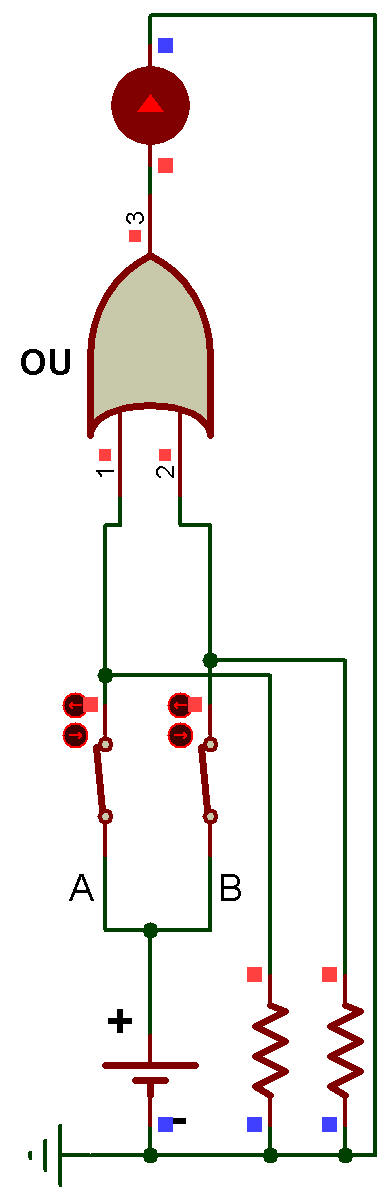

La porte OU à deux entrées.
La sortie de la porte OU est à l'état 1 si l'une des entrées ou les deux entrées sont à 1.
| État 0 | État 1 | Table de vérité |
|||||||||||||||
 |
 |
|

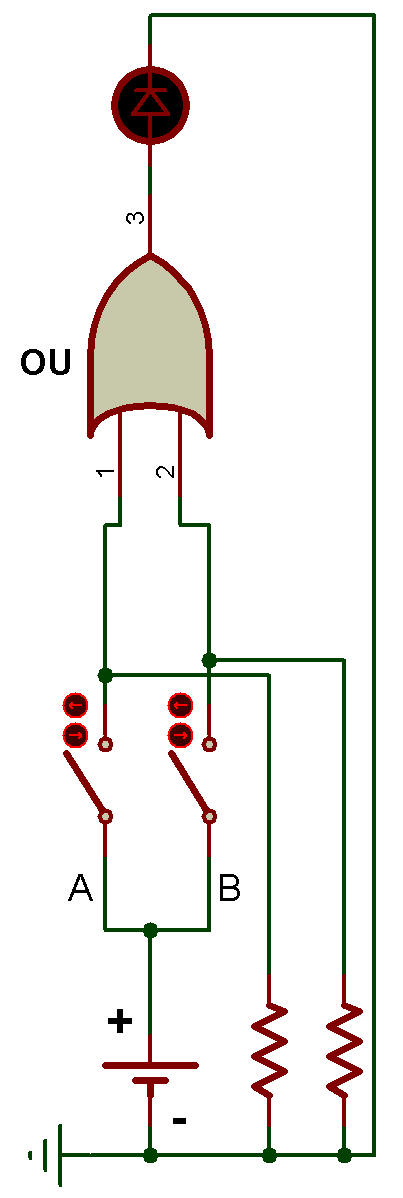

Voici le schémas RTL (Logique Résistance-Transistor) d'une porte OU à deux entrées.

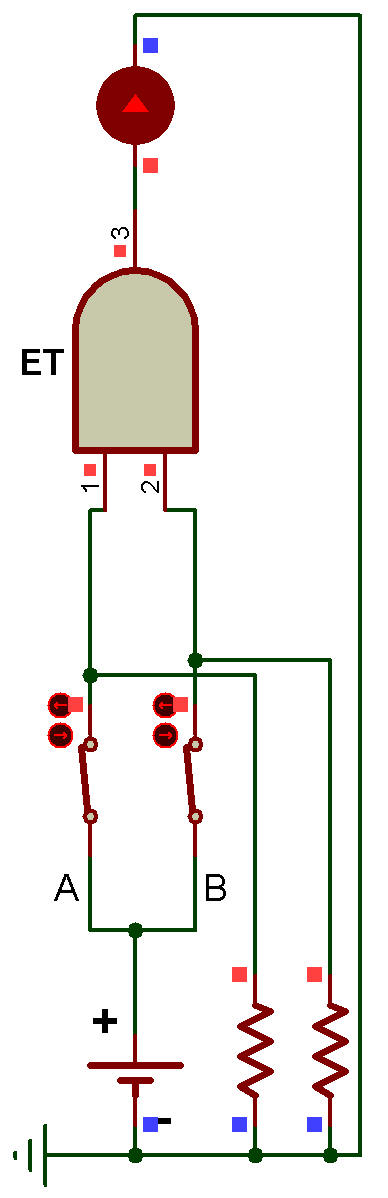

La porte ET à deux entrées.
La sortie de la porte ET est à l'état 1 seulement si les deux entrées sont à 1.
| État 0 | État 1 | Table de vérité |
|||||||||||||||
 |
 |
|

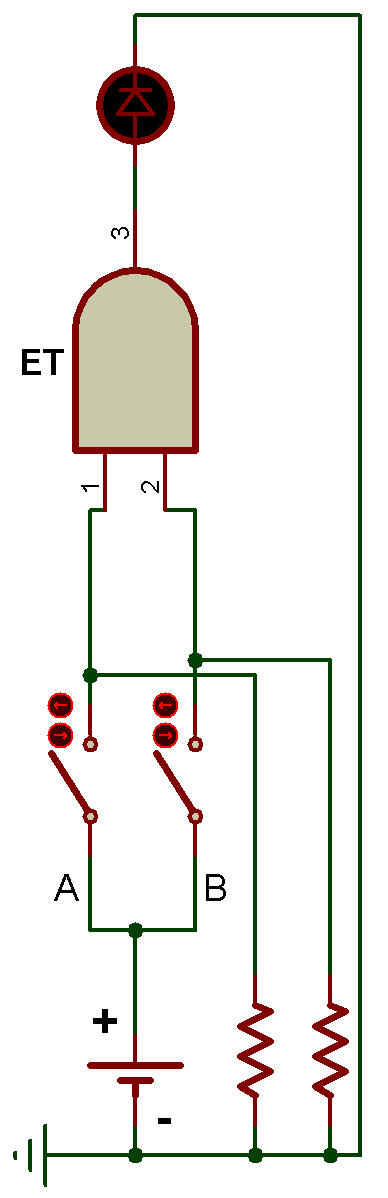

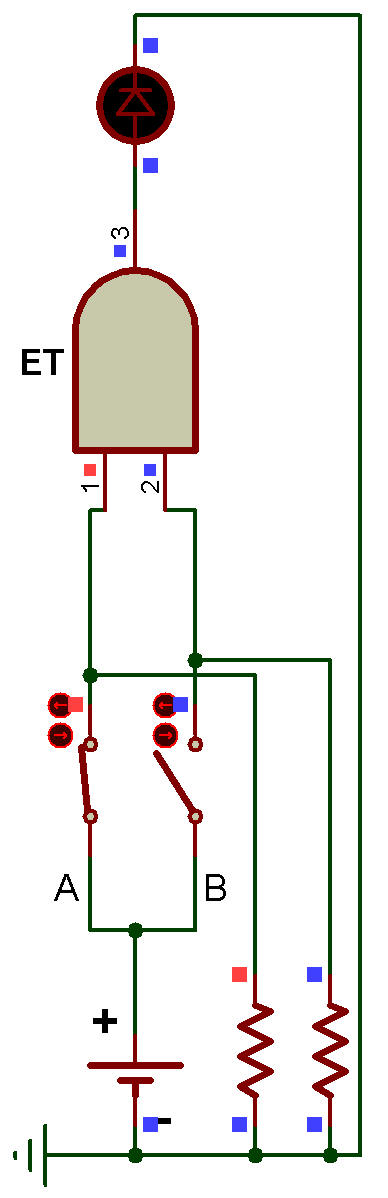

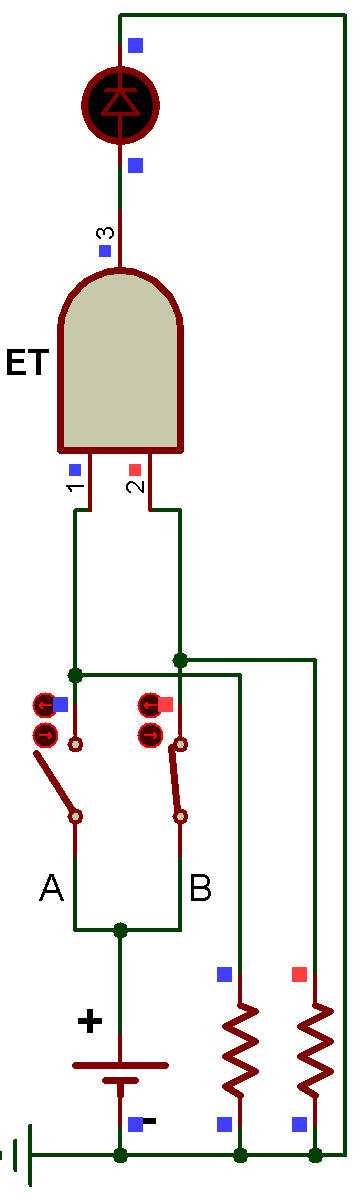

Voici le schémas RTL (Logique Résistance-Transistor) d'une porte ET à deux entrées
Ces deux portes ne sont pas suffisantes pour gérer toutes les possibilités des conditions des états logiques.

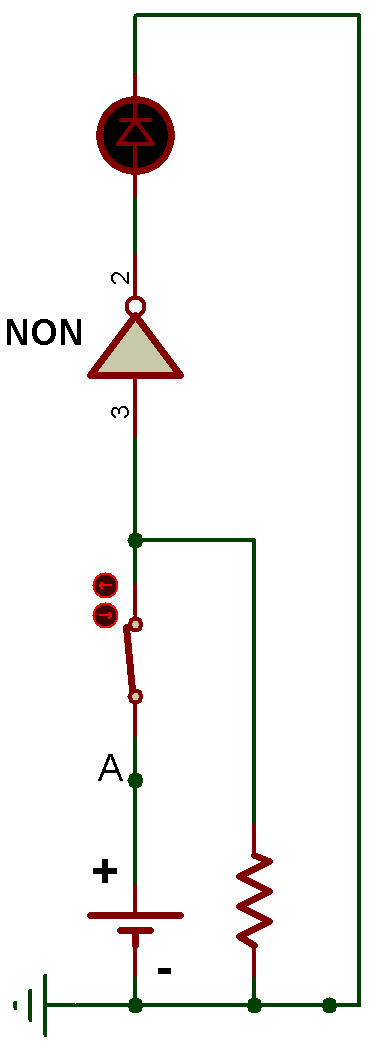

Pour avoir plus de choix il y a l'inverseur soit la port NON.
Comme son nom l'indique l'inverseur sert à inverser l'état logique.
Ce qui veut dire que l'état 0 devient 1 et l'état 1 devient 0.
| État 0 | État 1 | Table de vérité |
||||||||
 |
 |
|

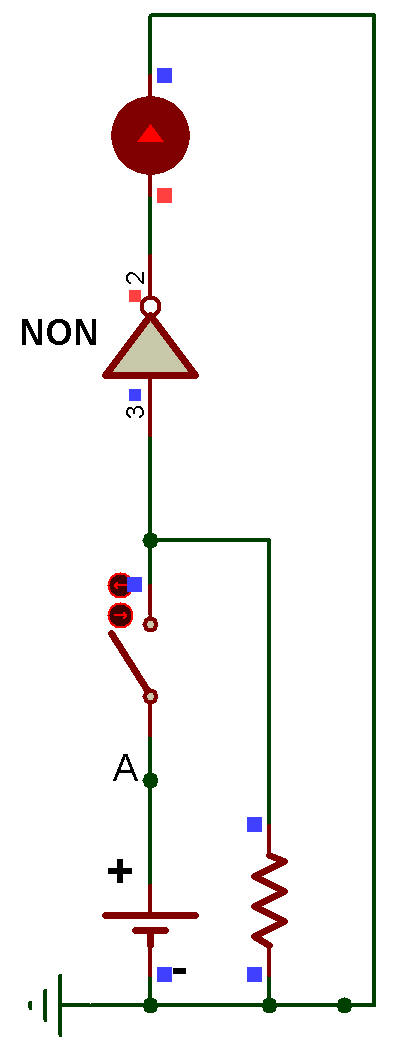

Voici le schémas RTL (Logique Résistance-Transistor) d'une porte NON.

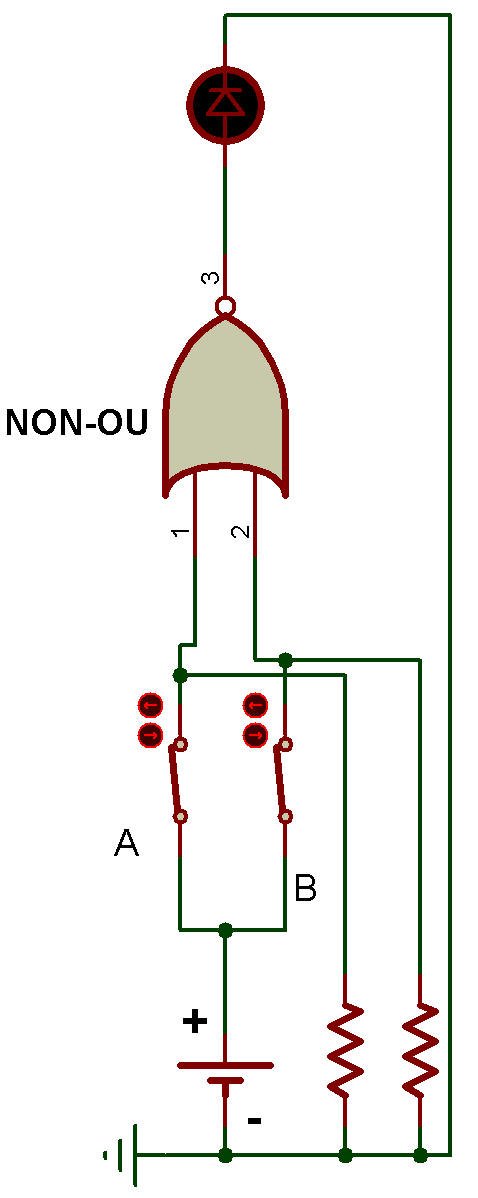

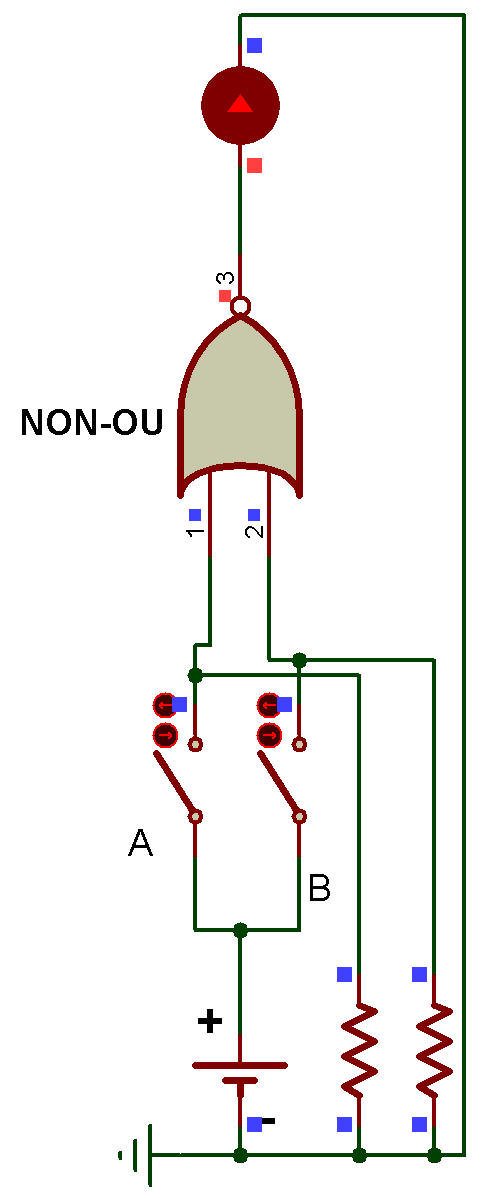

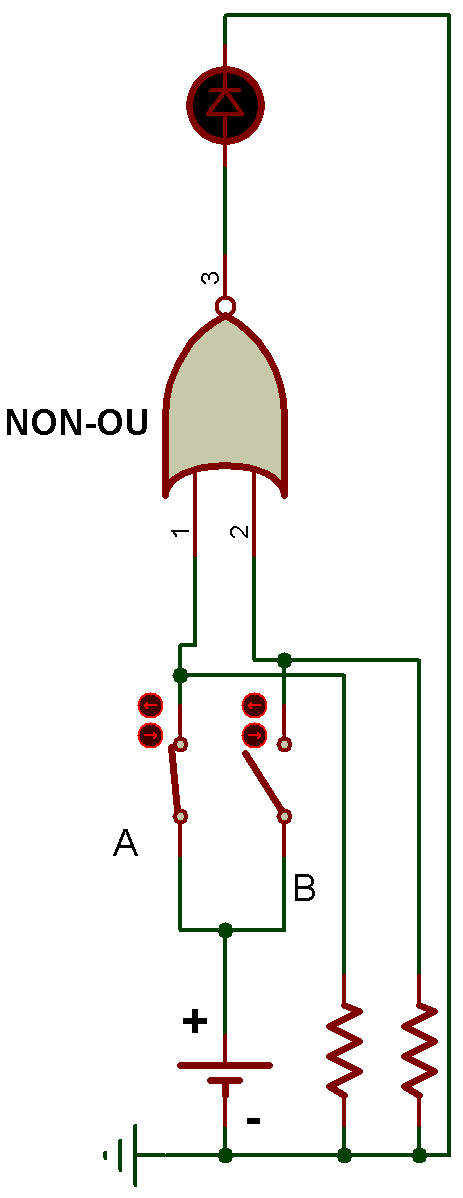

En combinant un inverseur et une porte OU on obtient une porte NON-OU.

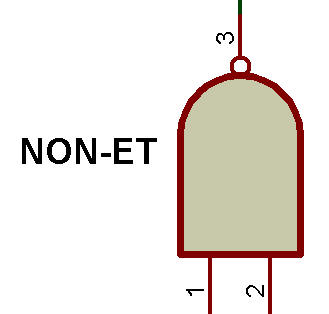

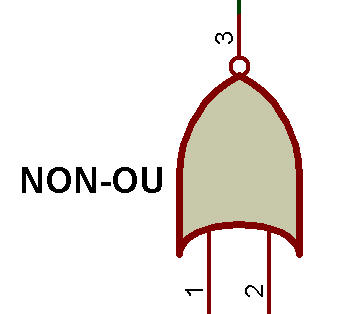

La différence entre les symboles des portes c'est qu'il y a un petit cercle à la sortie des portes NON.
| État 0 | État 1 | Table de vérité |
|||||||||||||||
 |
 |
|

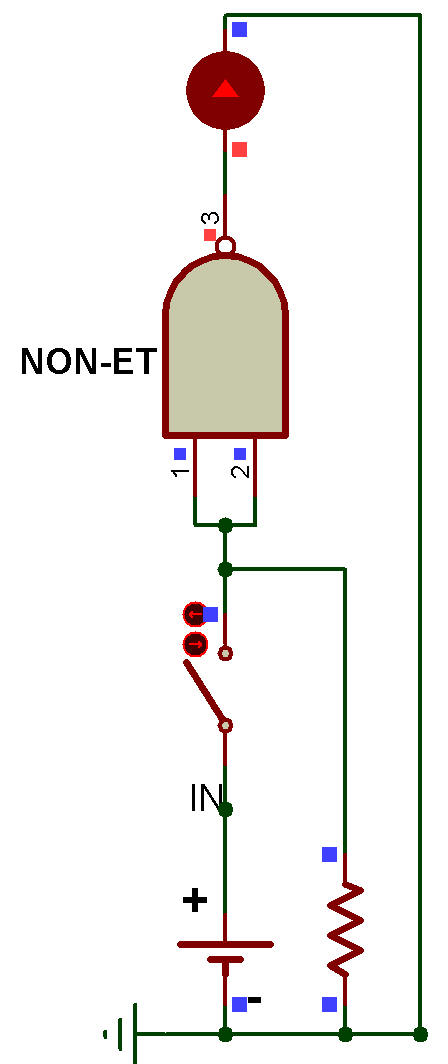

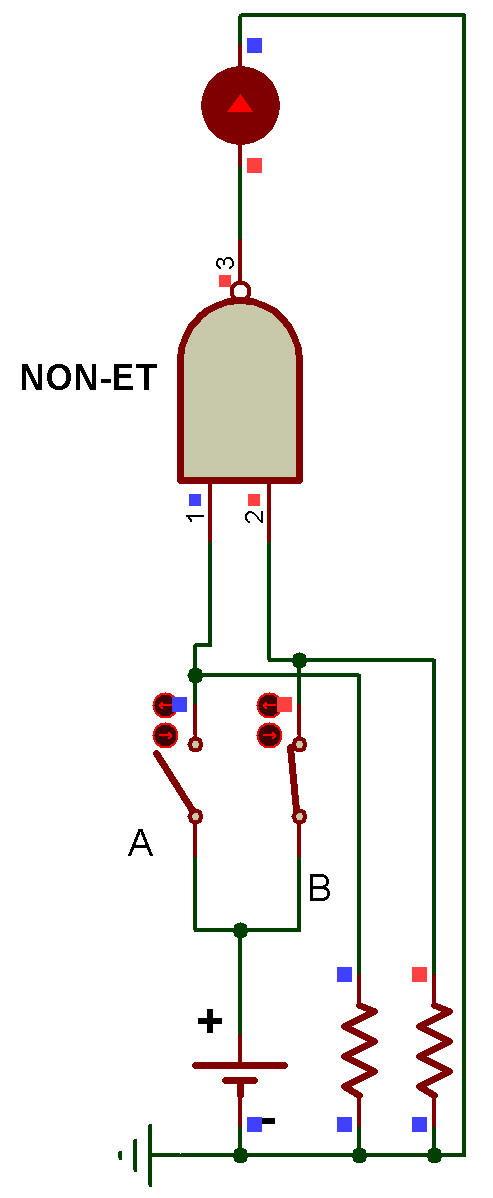

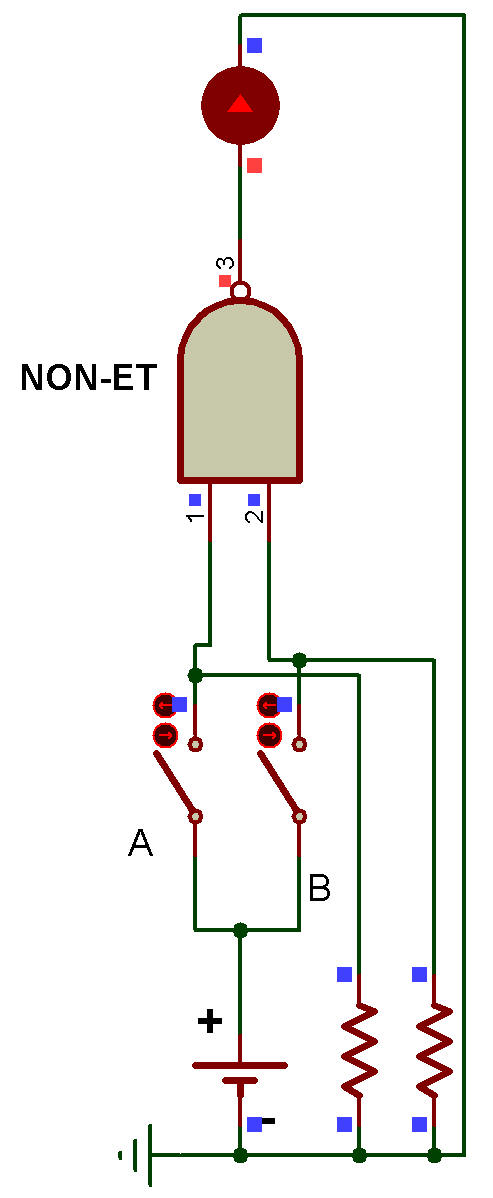

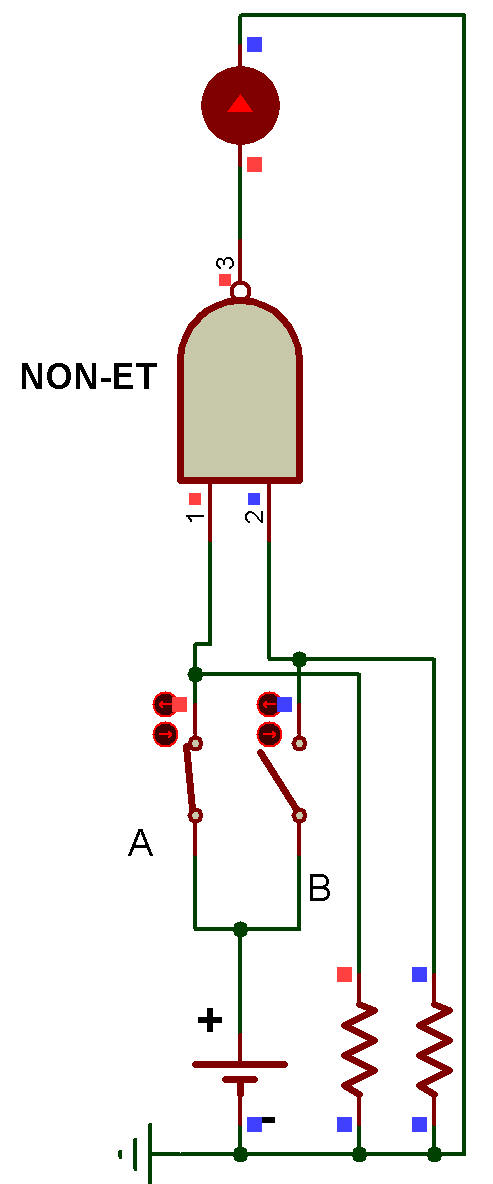

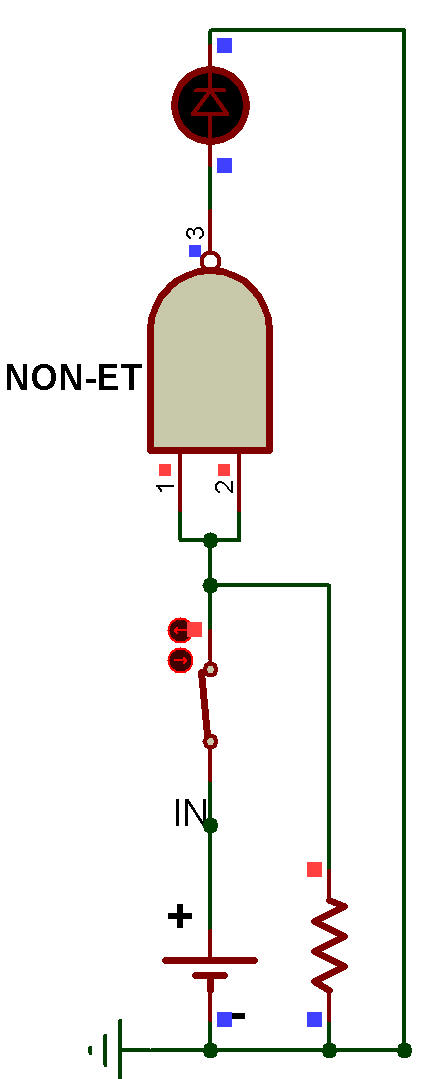

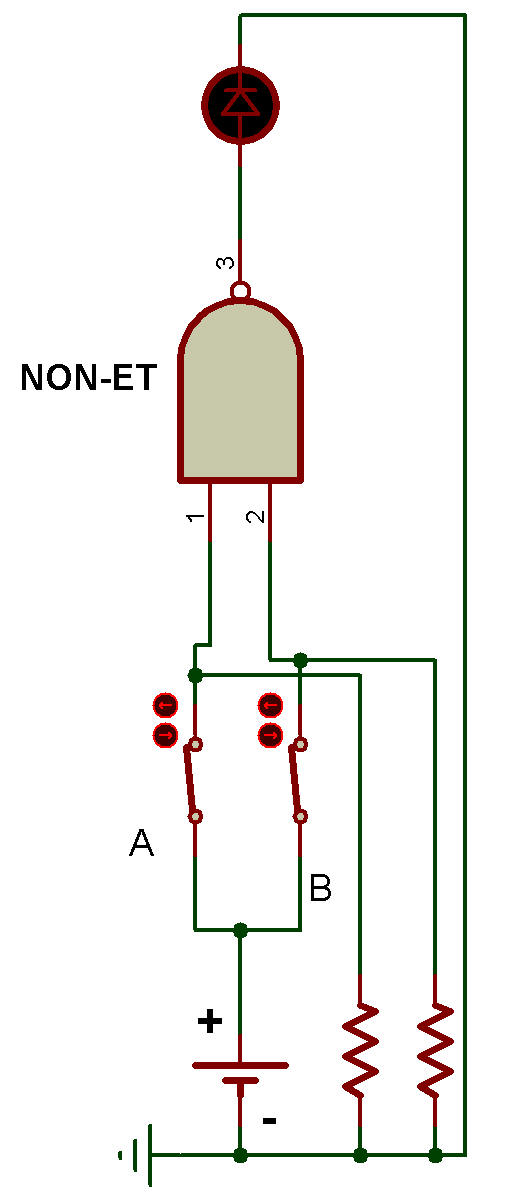

En combinant un inverseur et une porte ET on obtient une porte NON-ET.
| État 0 | État 1 | Table de vérité |
|||||||||||||||
 |
 |
|
Si on relie les deux entrées d'une porte NON-ET ou NON-OU, elles deviennent un inverseur.
Avec seulement des portes NON-ET (NAND en anglais), on peut simuler les autres portes.
Il existe deux autre portes, soit le OU exclusif (XOR en anglais) et
Le NON-OU exclusif ou le ET-inclusif (XNOR en anglais)
Pour les tables de vérité de toutes les portes voir Portes logiques - Table de vérité
Pour un l'exemple de l'utilisation des portes logiques voir Un afficheur avec le CI CD4511BE et Sélecteur RTL
Pour plus d'exemples et d'explications sur la logique électronique voir Les circuits logiques
