Un Breadboard (planche sans soudure), ou carte prototype, est une carte de base pour le prototypage de circuits électroniques.
Les Breadboards sans soudure ne nécessitent aucune soudure, elles sont réutilisables et les composants peuvent être assemblés et démontés facilement.
Une maquette est facile à utiliser pour construire des prototypes temporaires et expérimenter la conception d'un circuit.
Les maquettes sont populaires auprès des amateurs d'électronique, des étudiants et des concepteurs de circuits.
Pourquoi construire sur une maquette ?
- Convient pour l'assemblage simple de circuits électroniques.
-Connexions des composants plus rapides et plus faciles, et aucune soudure n'est requise.
- Possibilité de changer rapidement les connexions des composants sans dommages, ce qui permet de modifier le circuit.
- Possibilité d'échanger/remplacer les composants rapidement.
- Facile à démonter les composants.
- Le Breadboard peut être réutilisée pour différents assemblages de circuits.
La capacité de traitement actuelle de la maquette est limitée et il est préférable de l'utiliser pour développer un prototype avant de développer le PCB lui-même.
Un prototype permet de tester une conception de circuit avant de procéder à la fabrication du circuit imprimé (PCB).
Structure du Breadboard
La maquette se compose d'une zone d'assemblage de circuits et de rails d'alimentations, et la zone d'assemblage de circuits n'est rien d'autre qu'une matrice de trous.
Les trous sur le Breadboard sont appelés Points, un Breadboard de 830 points signifie 830 trous sur le Breadboard.
La zone du circuit est divisée en deux sections, la première section est constituée des rangées A à E et la deuxième section est constituée des rangées F à J.
Un canal s'étend entre deux rangées, ce qui permet l'insertion d'un circuit intégré (IC) de boîtier Dual In-Line (DIP/DIL) et de bornes sur le Breadboard.
Chaque colonne verticale est composée de 5 trous et chaque colonne est numérotée à partir du numéro 1.
Reportez-vous à l'image ci-dessous, les colonnes verticales sont surlignées en vert, chaque colonne se compose de cinq trous CONNECTÉS EN INTERNE sous le Breadboard.
Le rail d'alimentation du Breadboard se compose de quatre rangées de trous, et tous les trous d'une rangée sont CONNECTÉS EN INTERNE sous le Breadboard.
Deux lignes surlignées en rouge correspondent au positif de la connexion de l'alimentation, et les deux lignes surlignées en noir correspondent au négatif de la connexion de l'alimentation.
A breadboard (solder-less breadboard), or prototype board, is a base board for prototyping of electronic circuits.
Solder-less breadboardssdoesdoesdoes not require soldering, and they are reusable, and components can be assembled and dismantled easily.
A breadboard is easy to use for constructing temporary prototypes, and experimenting on a circuit design, and breadboardssareare popular with electronic hobbyists, students and circuit designers.
Why to Build on a Breadboard?
- Suitable for simple electronic circuit assembly.
- Quicker and easier connections of components, and no soldering is required.
- Possible to change component connections quickly without damages, and this allows modification of the circuit.
- Possible to interchange/replace components quickly.
- Easy to dismantle the components.
- Breadboard can be reused for different circuit assembly.
The current handling capacity of the breadboard is limited, and is best used for developing a prototype before developing the actual PCB.
A prototype allows testing a circuit design before proceeding to the fabrication of the printed circuit board (PCB).
Breadboard Structure
The breadboard consists circuit assembly area and power rail, and the circuit assembly area is nothing but matrix of holes.
The holes on the breadboard refer as Points, an 830 point breadboard means 830 holes on the breadboard.
The circuit area is divided into two sections, the first section is rows A to E and second section is rows F to J.
A channel runs between two rows, which allows the insertion of Dual In-Line (DIP/DIL) package integrated circuit (IC), and terminals on the breadboard.
Each vertical column consists of 5 holes, and each column is numbered starting from number 1.
Refer to the image below, vertical columns are highlighted in green color, each column consists of five holes which are INTERNALLY CONNECTED beneath the breadboard.
The power rail on the breadboard consists of four rows of holes, and all the holes in a row are INTERNALLY CONNECTED beneath the breadboard.
Two rows highlighted in red color is for positive of power supply connection, and two rows highlighted in black color is for negative of power supply connection.
L'un a un rail d'alimentation continu A.
L'autre a un rail d'alimentation séparé au milieu B.
Les deux parties séparées
ne sont pas connectées ensembles.
One has a continuous power rail A.
The other has a separate power rail in the middle B.
The two parts separated are not connected together.
A: Rail d'alimentation / Power Rail
B: Zone du circuit / Circuit Area
C: Rail d'alimentation / Power Rail

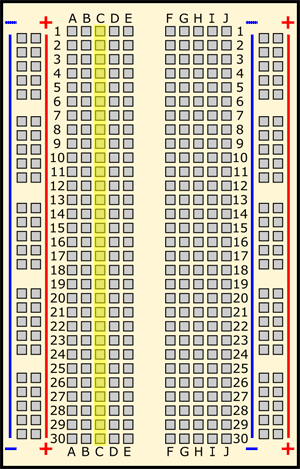

Column letter
Line number
The C12 connection point
Power Rail
Tous les points de la ligne sont connectées ensemble
Tous les point du - gauche sont connectés ensembles
Tous les point du - droit sont connectés ensembles
Tous les point du + gauche sont connectés ensembles
Tous les point du + droit sont connectés ensembles
Line number = Points connected together
All points of the line are connected together
All points on the - left are connected together
All the points of the - line are connected together
All points on the left + are connected together
All the points of the right + are connected together
Le + gauche n'est pas connecté avec celui de droite
The left + is not connected with the right one
Putting breadboards together
2 Breadbords
Enlever un Rail d'alimentation
Removing a Power Rail
3 Breadbords
Enlever deux Rails d'alimentation
Removing two Power Rail
Préparer un Breadboard
1° Relier les Rails d'alimentation avec des fils
Un fil noir pour le négatif
un fils rouge pour le positif
2° Mettre des condensateurs de découplage de 0.1 µF
Voir Condensateur / Résistance
Set up a Breadboard
1° Connect the power rails with wires
A black wire for the negative
a red wire for the positive
2° Put 0.1 µF Decoupling capacitors
See Capacitor / Resistor
Connect the two separate Power Rails with wires
sur mon grand breadboard pour en faire un super breadboard.
I put the Power Rails that I removed to assemble my breadboards
on my large breadboard to make a super breadboard.
Light Emitting Diode (LED)
SPDT Slide Switch
Deux types de fils peuvent être utilisés pour le câblage de la maquette : le premier est constitué de cavaliers prêts à l'emploi et le second est un fil de raccordement (monobrin).
Les cavaliers sont disponibles en différentes couleurs et longueurs de fils, ainsi qu'en 3 combinaisons de broches d'extrémité (également appelées broches de borne).
Le fil de liaison est disponible dans différentes combinaisons de broches de borne, par exemple mâle à mâle, mâle à femelle et femelle à femelle.
Two types of wires can be used for breadboard wiring, the first is ready-made jumpers and second is hook-up (single-strand) wire.
The jumpers are available in different colors and length of wires, and 3 combination of end pins (also referred as terminal pins).
The jumper wire is available in different terminal pin combinations such as, male-to-male, male-to-female, and female-to-female.
Il existe de nombreuses façons d'alimenter une maquette, et les besoins en alimentation dépendent du circuit construit sur une maquette.
Les batteries et le module/carte d'alimentation dédié sont les plus couramment utilisés pour l'alimentation pour le Breadboard, et le module/carte d'alimentation fournit des sorties DC 3,3 Volts et DC 5 Volts, et l'un d'eux peut être sélectionné à l'aide d'un interrupteur sur le module.
L'alimentation d'entrée du module/carte peut être fournie à partir du port USB ou d'un adaptateur mural CC.
There are many ways to power up a breadboard, and the power supply requirement is depending the circuit built on a breadboard.
Most commonly using power supply for the breadboard are batteries and dedicated power supply module/board, and the power supply module/board supplies outputs DC 3.3 Volts and DC 5 Volts, and one of them can be select using a switch on the module.
The input power for the module/board can be provided from USB port or a DC wall adapter.
AA battery holders with switch and cover
En vert, Les trous sont connectés en interne à la broche
In green, Holes are internally connected to pin
En Noir, 5 trous de chaque colonne ne sont pas connectés
In Black, 5 Holes of each column are not connected
Voir Aussi Exemple de circuits avec Breadboard
For 4 band resistore
2ième bande / 2nd band = Rose / Pink = 7
3ième bande / 3nd band = Rouge / Red = 100
4ième bande / 4nd band = Argent / Silver = 10%
= 4700 ohms = 4k7
